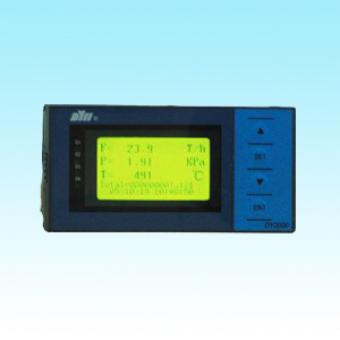

东辉仪表DY2000（WL）液晶显示热水热量积算仪表DY21WL、DY22WL、DY29WL
DY2000液晶显示热水热量积算仪表
一、主要特点
1. 秉承DY2000仪表的优良性能。
2. 采用图形液晶显示技术，丰富的显示功能：同时显示进水温度、出水温度、热量瞬时值、热量累积值、流量瞬时值、流量累积值及当前系统时间。
3. 具有最近16次上电、掉电时刻查询功能，良好的防盗窃功能。
4. 具有热量、流量累积值报表查询功能，长度为8年+12月+31天+24小时。
5. 具有继电器报警时刻查询功能，两路报警分别最多21个报警时间点。
6. 温度传感器断线时，自动转入预置的温差计算。
三、DY2000液晶显示热水热量积算仪表系列型谱
| 型 谱 |
说 明 |
||||||||||||||
| DY |
大延牌智能型仪表 |
||||||||||||||
|
|
2 |
SMT+开关电源(AC：85V～265V 50/60Hz) |
|||||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
|||||||||||||
| 2 |
(80×160×115) mm |
||||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||||
|
|
WL |
液晶显示热水热量积算仪 |
|
||||||||||||
|
|
缺省为黄色背光 |
|
|||||||||||||
| B |
蓝色背光 |
|
|||||||||||||
|
|
0 |
无输出 |
|
||||||||||||
| 1 |
报警（O2）+报警（O3） |
|
|||||||||||||
| 2 |
报警（O2）+报警（O3）+（4～20）mA变送输出（O4） |
|
|||||||||||||
| 3 |
报警（O2）+报警（O3）+（1～5）V变送输出（O4） |
|
|||||||||||||
| 4 |
通讯/打印（O1） |
|
|||||||||||||
| 5 |
通讯/打印（O1）+报警（O2）+报警（O3） |
|
|||||||||||||
| 6 |
通讯/打印（O1）+报警（O2）+报警（O2）+（4～20）mA变送输出（O4） |
|
|||||||||||||
| 7 |
通讯/打印（O1）+报警（O2）+报警（O2）+（1～5）V变送输出（O4） |
|
|||||||||||||
| 9 |
用户特殊要求的输出 |
|
|||||||||||||
| 0 |
适配三角波、正弦波、方波等脉冲输出传感器（300mV＜幅值＜12V） |
|
|||||||||||||
| 1 |
适配NPN、PNP、三极管脉冲输出传感器 |
|
|||||||||||||
| 2 |
适配无源触点脉冲输出传感器 |
|
|||||||||||||
| 6 |
流量信号机（4～20）mA输入 |
|
|||||||||||||
| 8 |
流量信号（1～5）V输入 |
|
|||||||||||||
| 9 |
用户特殊要求的分度号 |
|
|||||||||||||
|
|
2 |
Pt100热电阻输入 |
|
||||||||||||
| 6 |
温度信号（4～20）mA输入 |
|
|||||||||||||
| 8 |
温度信号（1～5）V输入 |
|
|||||||||||||
| 9 |
用户特殊要求的输入 |
|
|||||||||||||
| 缺省为AC220V供电 |
|
||||||||||||||
| D |
DC24V供电 |
|
|||||||||||||
|
|
|
缺省为无附加DC24V馈电电源输出 |
|
||||||||||||
| P |
附加DC24V馈电电源输出 |
|
|||||||||||||
| |
缺省为无以下功能 |
|
|||||||||||||
| 1 |
微型打印机通讯接口 |
|
|||||||||||||
| 2 |
RS232串行通讯接口 |
|
|||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|
|||||||||||||
| M |
Modbus协议 |
|
|||||||||||||
|
|
|||||||||||||||
