东辉仪表DY2000(SL)液晶显示蒸汽热量积算控制仪表DY21SL、DY22SL、DY29SL
1. 同时显示输入百分比(模拟信号),输入脉冲频率(脉冲信号),瞬时流量。
2. 双积算:批量积算、总量积算。
3. 具有最近16次上电、掉电时刻查询功能,良好的防盗窃功能。
4. 具有流量积算值报表查询功能,长度为8年+12月+31天+24小时。
5. 具有对K系数进行非线性曲线校正功能。
6. 具有继电器报警时刻查询功能,两路报警分别最多42个报警时间点。
一、主要特点 *报警(02)和报警(03)用户可自行组态为上限报警或下限报警

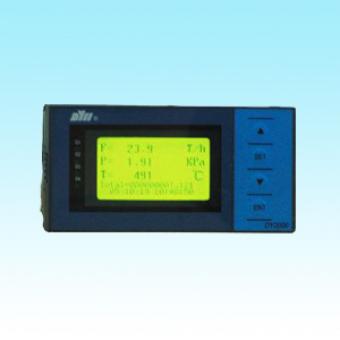

DY2000液晶显示蒸汽热量积算控制仪表
1. 秉承DY2000仪表的优良性能。
2. 采用图形液晶显示技术,丰富的显示功能:实时显示流量信号百分比(模拟信号)、输入脉冲频率(脉冲信号)、瞬时流量、压力补偿、温度补偿及积算值。
3. 具有最近16次上电、掉电时刻查询功能,良好的防盗窃功能。
4. 具有流量积算值报表查询功能,长度为8年+12月+31天+24小时。
5. 具有对K系数进行非线性曲线校正功能。
6. 具有继电器报警时刻查询功能,两路报警分别最多42个报警时间点。
7. 用户根据实际工况自行组态各种输入信号类型(饱和蒸汽或过热蒸汽)等,适用性强。
8. 用户可自行设定小信号切除。
9. 温度、压力传感器断线时可自行进入预置定补偿。
10. 可选择温度、压力自动补偿或人工定值补偿(无需温度、压力传感器)。产品介绍
三、DY2000液晶显示蒸汽热量积算控制仪表系列型谱
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源(AC:85V~265V 50/60Hz)
1
宽×高×深:(160×80×115) mm
2
(80×160×115) mm
9
(96×96×112) mm
SL
液晶显示蒸汽热量积算控制仪
缺省为黄色背光
B
蓝色背光
0
无输出
1
报警(O2)+报警(O3)
2
报警(O2)+报警(O3)+(4~20)mA变送输出(O4)
3
报警(O2)+报警(O3)+(1~5)V变送输出(O4)
4
通讯/打印(O1)
5
通讯/打印(O1)+报警(O2)+报警(O3)
6
通讯/打印(O1)+报警(O2)+报警(O3)+(4~20)mA变送输出(O4)
7
通讯/打印(O1)+报警(O2)+报警(O3)+(1~5)V变送输出(O4)
9
用户特殊要求的输出
0
适配三角波、正弦波、方波等脉冲输出传感器(300mV<幅值<12V)
1
适配NPN、PNP、三极管脉冲输出传感器
2
适配无源触点脉冲输出传感器
6
流量信号(4~20)mA输入
8
流量信号(1~5)V输入
9
用户特殊要求的流量信号输入
0
无温度补偿
1
K、E型热电偶输入
2
Pt100热电阻输入
6
温度信号(4~20)mA输入
8
温度信号(1~5)V输入
9
用户特殊要求的输入
0
无压力补偿
6
压力信号(4~20)mA输入
8
压力信号(1~5)V输入
9
用户特殊要求的输入
0
工作介质由用户自由选择,出厂时设定在饱和蒸汽
A
饱和蒸汽
S
过热蒸汽
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为无以下功能
1
微型打印机通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口(带隔离)
M
Modbus协议
*掉电记忆:记录仪表的掉电时间并保存长度0-999.9小时
