一、技术参数
A、主要功能与特点

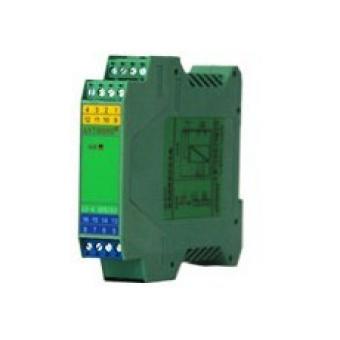

•小型插装式/卡装式构造的信号隔离处理器
•“输入-输出-电源”三者磁隔离
•将直流输入信号转换成隔离的2路标准过程信号
•带电源显示灯
•带输出信号零点和满度调整
B、输入参数
输入电流时
输入范围：4-20mA
输入电阻：内置输入电阻器100Ω
输入电压时 输入范围：1~5V
输入电阻：≥500KΩ
C、输出参数
输出电流时 输出范围：4~20mA 允许负载：≤350Ω
输出电压时 输出范围：1~5V 允许负载：≥10KΩ
D、环境参数
供电电源：DC24V±10% 纹波系数10%P-P以下约2W
使用温度范围：-5~+55°C
使用湿度范围：0~99%RH（无冷凝）
安装：DIN导轨安装
外型尺寸：S型：25*80*80mm（宽*高*深） M型：23.2*93*40.3mm
重量：约150g
二、性能指标（相对于满量程）
标准精度：±0.1%
温度系数：±0.015%/°C
响应时间：≤0.5S（0-90%）
电源电压变动的影响：±0.1%允许电压范围
绝缘电阻：输入-输出-电源间 100MΩ以上DC500V
隔离强度：输入-输出-电源-接地之间 DC1500V•1分钟（直流电源） AC1500V•1分钟（交流电源）
负载电阻变化的影响：±0.1%/250Ω
上电稳定时间：≤3s
三、机器结构
结构：小型插装结构
连接方式：3mm接线端子
端子螺丝材质：铁表面镀镍（螺丝容许扭矩小于0.8N•m）
机壳材质：耐燃性树脂 隔离：通道绝缘（输入-输出-电源间）
零点调整范围：-5~+5%（通过专用操作器）
满度调整范围：95~105%（通过专用操作器）
电源显示灯：绿色LED、电源供电时灯亮
