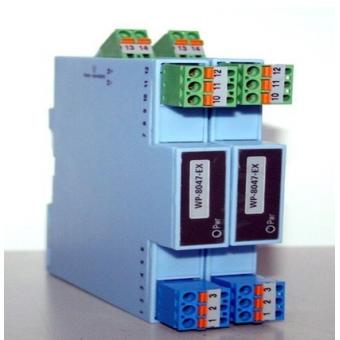

WP9000系列WP-9033 WP-9034 WP-9035 WP-9036 WP-9037 WP-9038配电器
WP-9000系列配电器。是向现场的变送器提供隔离的电源电压,并将变送器产生的(4~20)mA信号隔离转换后,输出至控制系统或其它单元给合仪表。 本配电器需要独立供电,供电电源-输入回路输出回路之间电磁隔离。 特性: ●给变送器提供配电电压(16.5~28)V ●将变送器(4~20)mA信号隔离传送. ● 可选择(4~20)mA或(4=1~5)V信号输出,或其它所需的直流信号. ●模块化表芯设计,无需零点和满度调节. ●带有工作电源指示灯, ●即插即拔式接线端子,DIN导轨卡式安装。 主要技术参数: 工作电源 电源接线;独立的接线端子13-,14+,可带电拔插 电源电压;(20~30)VDC 电流损耗:24VDC时< 45mA(一进一出) <60mA(一进二出) <70mA(一进三出) <92mA(二进二出) 电源指示;通电LED灯亮;绿色 ●输入信号 变送器信号输入:(4~20)mA 驱动变送器的配电电压(16.5~28)V,最大电流24mA 输入阻抗:50Ω(一进一出,一进二出) 100Ω(二进二出) ●输出信号 通道隔离输出 输出电流:(4~20)mA;0~20mA;0~10mA;或指定电流量程 电流输出时允许负载:0~550Ω(4 mA ~20 mA,0~20 mA输出时) 输出电压(1~5) V 电压输了阻抗: ≤500Ω 纹波(Vp-p):<10mV 性能指标: 标准精度;±0.5%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(10%→%) 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔离:输入-输出-电源之间隔离 绝缘电阻: ≥100mΩ/500V DC(AC) 隔离能力:1500VAC/1分钟50Hz 最高防爆电压:250VAC 抗电磁兼容性:符合IEC61000的相关抗电磁标准 环境参数 工作温度:(-20~+60)℃ 储存温度:(-20~+80)℃ 环境温度(5~+95)%RH(无冷凝) 结构: 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 整机重量:约115g 外形尺寸:宽×高×深=16×116×110(mm) 安装: 1.35mm标准DIN导轨卡式安装.安装时请注意卡位稳定,牢固. 2.尽可能垂直安装,以利于仪表内部热量散发. 应用 二线制或三线制非智能变送器,有源电流信号. 各款DCS/PLC的AI卡,接收电流或电压信号. 选型:
型号 输入信号 输出信号 通道数 备注 WP-9033 (4~20)mADC(带配电) (4~20)mA/(1~5)VDC 一进一出 出厂时输出默 认为(4~20)mA 如需(1~5)V 订货时请说明 WP-9034 (4~20)mADC(带配电) (4~20)mA/(1~5)VDC 一进二出 WP-9035 (4~20)mADC(带配电) (4~20)mA/(1~5)VDC 二进二出 WP-9036 (4~20)mADC(带配电) (4~20)mA/(1~5)VDC 一进三出
订货须知:
如订货需电压和电流两路输出时,因允许负载电阻的关系.请将电流输出设在第一路输出
