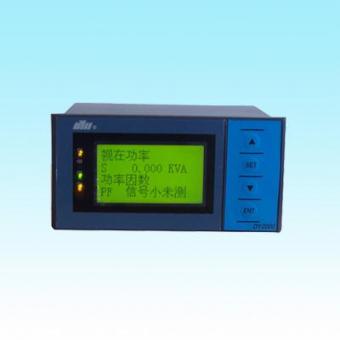

DY2000液晶显示自整定PID调节数字仪表
一、主要特点：
1. 图形液晶显示技术，全中文菜单，操作方便。
2. 自动/手动无扰切换。
3. 传感器断线时自动输出安全阀位值。
4. 具有多种调节输出方式。
5. PID参数自整定或人工整定，参数范围宽。
二、DY2000液晶显示自整定PID调节数字仪表型谱
| 型 谱 |
说 明 |
||||||||||||
| DY |
大延牌智能型仪表 |
||||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
|||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||
|
|
AAL |
液晶显示自整定PID调节数字仪表 |
|||||||||||
|
|
|
缺省为黄色背光 |
|||||||||||
| B |
蓝色背光 |
||||||||||||
|
|
V |
调节器（1～5）V标准电压输出（O4） |
|||||||||||
| I |
调节器（4～20）mA标准电流输出（O4） |
||||||||||||
| S |
可控硅过零控制输出（O4） |
||||||||||||
| W |
PWM调宽电压输出（DC20V、20mA）（O4） |
||||||||||||
| R |
PWM调宽继电器输出（O4） |
||||||||||||
|
|
0 |
无输出 |
|||||||||||
| 1 |
报警（O2）+报警（O3） |
||||||||||||
| 2 |
（4～20）mA变送输出（O1）+报警（O2）+报警（O3） |
||||||||||||
| 3 |
（1～5）V变送输出（O1）+报警（O2）+报警（O3） |
||||||||||||
| 4 |
通讯（O1）+报警（O2）+报警（O3） |
||||||||||||
| 5 |
通讯（O1）+（4～20）mA变送输出（O2）+报警（O3） |
||||||||||||
| 6 |
通讯（O1）+（1～5）V变送输出（O2）+报警（O3） |
||||||||||||
| 9 |
用户特殊要求的输出 |
||||||||||||
| 0 |
输入信号类型由用户自由选择，出厂时设定在（1～5）V |
||||||||||||
| 1 |
适配K、B、J、E、T、S、R热电偶 |
||||||||||||
| 2 |
适配Pt100、Cu50热电阻 |
||||||||||||
| 3 |
适配霍尔变送器mV，量程自由设定 |
||||||||||||
| 4 |
适配远传压力表（30～350）Ω，量程自由设定 |
||||||||||||
| 6 |
适配（4～20）mA输入，量程自由设定 |
||||||||||||
| 8 |
适配（1～5）V输入，量程自由设定 |
||||||||||||
| 9 |
用户特殊要求的分度号 |
||||||||||||
|
|
缺省为220VAC供电 |
||||||||||||
| D |
24VDC供电 |
||||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
|||||||||||
| P |
附加24VDC馈电电源输出 |
||||||||||||
| 缺省为不带串行通讯接口 |
|||||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||||
| M |
Modbus协议 |
||||||||||||
