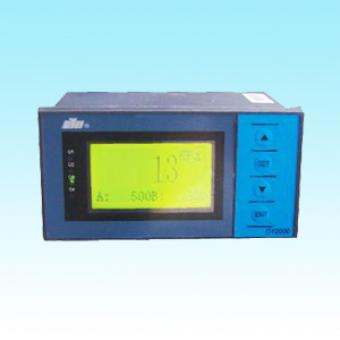

DY2000液晶显示双输入控制数字仪表
一、主要特点：
1. 图形液晶显示技术，全中文菜单，操作方便。
2. 实现A、B两路不同传感器信号输入。
3. 具有单输入仪表的所有特点。
二、DY2000液晶显示双路输入控制数字仪表型谱
| 型 谱 |
说 明 |
|||||||||||||
| DY |
大延牌智能型仪表 |
|||||||||||||
|
|
2 |
SMT+开关电源(AC:85V-265V 50/60Hz) |
||||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
||||||||||||
| 2 |
(80×160×115) mm |
|||||||||||||
| 9 |
(96×96×112) mm |
|||||||||||||
|
|
EL |
液晶显示双输入控制数字仪表 |
||||||||||||
|
|
|
缺省为黄色背光 |
||||||||||||
| B |
蓝色背光 |
|||||||||||||
| |
00 |
A路无输出 |
B路无输出 |
|||||||||||
| 11 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+下限报警（O4） |
||||||||||||
| 12 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
||||||||||||
| 13 |
A路：上限报警（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
||||||||||||
| 22 |
A路：（4～20）mA变送（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
||||||||||||
| 23 |
A路：（4～20）mA变送（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
||||||||||||
| 32 |
A路：（1～5）V变送（O1）+报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
||||||||||||
| 33 |
A路：（1～5）V变送（O1）+报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
||||||||||||
| 41 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+下限报警（O4） |
||||||||||||
| 42 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
||||||||||||
| 43 |
通讯（O1）A路：报警（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
||||||||||||
| 52 |
通讯（O1）A路：（4～20）mA变送（O2） |
B路：报警（O3）+（4～20）mA变送（O4） |
||||||||||||
| 63 |
通讯（O1）A路：（1～5）V变送（O2） |
B路：报警（O3）+（1～5）V变送（O4） |
||||||||||||
| 99 |
用户特殊要求的输出 |
|||||||||||||
| □ |
□ |
输入信号选择见附表 |
||||||||||||
|
|
缺省为220VAC供电 |
|||||||||||||
| D |
24VDC供电 |
|||||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
||||||||||||
| P |
附加24VDC馈电电源输出 |
|||||||||||||
| |
缺省为不带串行通讯接口 |
|||||||||||||
| 2 |
RS232串行通讯接口 |
|||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
|||||||||||||
| M |
Modbus协议 |
|||||||||||||
