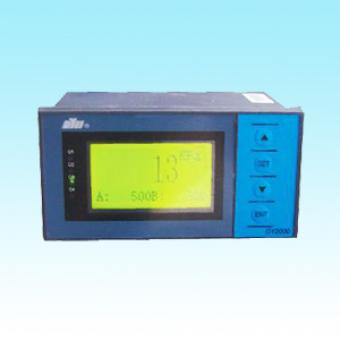

DY2000液晶显示位式控制数字仪表
一、 主要特点：
1. 图形液晶显示技术，全中文菜单，操作方便。
2. 继电器上下限报警方式自由组态。
3. 传感器断线保护输出（ON/OFF）方式预置。
4. 最多设有四个报警点输出，组成上上限、上限、下限、下下限报警。
二、 DY2000液晶显示位式控制数字仪表型谱
＊ 报警（O2），报警（O3）用户可自行组态为上限报警或下限报警。
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源(AC:85V～265V 50/60Hz)
1
宽×高×深：(160×80×115) mm
2
(80×160×115) mm
9
(96×96×112) mm
TL
液晶显示位式控制数字仪表
缺省为黄色背光
B
蓝色背光
0
报警（O2）+报警（O3）
1
上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4）
4
通讯（O1）+报警（O2）+报警（O3）
5
通讯（O1）+报警（O2）+报警（O3）+下限报警（O4）
9
用户特殊要求的输出
0
输入信号类型由用户自由选择，出厂时设定在（4～20）mA输入
1
适配K、B、J、E、T、R、S热电偶
2
适配Pt100、Cu50热电阻
3
适配霍尔变送器mV
4
适配远传压力表（30～350）Ω
6
适配(4～20)mA输入，量程自由设定
8
适配(1～5)V输入，量程自由设定
9
用户特殊要求的分度号
缺省为220VAC供电
D
24VDC供电
缺省为无附加24VDC馈电电源输出
P
附加24VDC馈电电源输出
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口（带隔离）
M
Modbus协议
＊ 特殊要求请与厂家联系
三、 DY2000液晶显示位式控制数字仪表接线图
