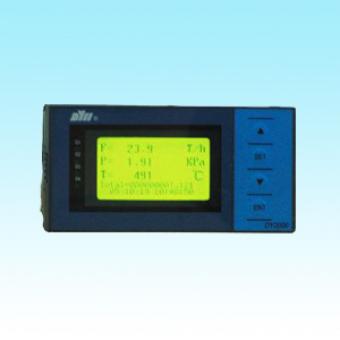

DY2000液晶显示数字仪表
一、 主要特点
1. 图形液晶显示技术，全中文菜单，操作方便。
2. 采用万能输入设置，使每块仪表仅通过简单快捷的菜单选择，即可适配各种分度号。
3.支持MODBUS（RTU）协议。
二、DY2000液晶显示智能数字仪表型谱
| 型 谱 |
说 明 |
||||||||||
| DY |
大延牌智能型仪表 |
||||||||||
|
|
2 |
SMT+开关电源（AC：85V～265V 50/60Hz） |
|||||||||
|
|
1 |
宽×高×深：（160×80×115）mm |
|||||||||
| 2 |
（80×160×115）mm |
||||||||||
| 9 |
（96×96×112）mm |
||||||||||
|
|
ZL |
液晶显示数字仪表 |
|||||||||
|
|
|
缺省为黄色背光 |
|||||||||
| B |
蓝色背光 |
||||||||||
|
|
0 |
输入信号类型由用户自由选择，量程自由设定 |
|||||||||
| 1 |
适配K、E、S、R、T、J、B热电偶 |
||||||||||
| 2 |
适配Pt100、Cu50、G53热电阻 |
||||||||||
| 3 |
适配霍尔变送器mV，量程自由设定 |
||||||||||
| 4 |
适配远传压力表（30～350）Ω，量程自由设定 |
||||||||||
| 5 |
适配（0～10）mA输入，量程自由设定 |
||||||||||
| 6 |
适配（4～20）mA输入，量程自由设定 |
||||||||||
| 7 |
适配（0～5）V输入，量程自由设定 |
||||||||||
| 8 |
适配（1～5）V输入，量程自由设定 |
||||||||||
| 9 |
用户特殊要求的分度号 |
||||||||||
|
|
|
缺省为220VAC供电 |
|||||||||
| D |
24VDC供电 |
||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
|||||||||
| P |
附加24VDC馈电电源输出 |
||||||||||
|
|
|
缺省为不带串行通讯接口 |
|||||||||
| 2 |
RS232串行通讯接口 |
||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||
|
|
M |
Modbus协议 |
|||||||||
三、DY2000液晶显示数字仪表接线图
