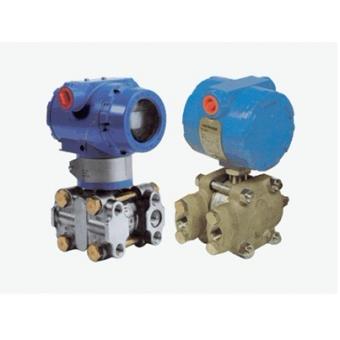

XT3051GPT/DPT远传压力/差压变送器
XT3051GPT/DPT远传压力/差压变送器为避免被测介质直接与隔离膜片接触且便于清洗,提供了一种可靠的测量方法。
一、主要特点
本型产品特别适用于以下场合:
1. 高温介质或对传感器有腐蚀作用
2. 介质为悬浮液体或高粘度
3. 介质由于环境或流程温度变化而固化或结晶
4. 介质更换后需严格净化测量头或测量头必须保持卫生
5. 液位测量
测量头由于远传装置灌充液不同而适合不同介质温度。灌充硅油时,可测(-29~149)℃介质;灌充惰性油时,可测(-18~204)℃介质;灌充Sylthem800油时,可测(-40~205)℃介质。
6.远传装置附加温度误差,在一侧有1.53m毛细管时测得:
扁平式:温度附加误差小于0.62kPa/55℃,毛细管每增加1.53米,误差增加0.20 kPa/55℃。
螺纹式和法兰式:温度附加误差小于1.99kPa/55℃,毛细管每增加1.53m,误差增加0.62kPa/55℃。
二、型号及规格代号
1.远传型变送器型号及规格代号
XT3051GPT
XT3051DPT远传压力变送器
远传差压变送器
代号
测量范围(量程)
4
5
6
7
80-6~36kPa
0-30~180KPa
0-160~10000kPa
0-400~2500kPa
0-1600~10000kPa
代号
输出
E
(4~20)mA DC、带可调阻尼
代号
法兰
塞子
隔离膜片
12
22碳钢镀镉
316不锈钢316不锈钢
316不锈钢316不锈钢
316不锈钢
代号
远传装置
S1
S2一个远传装置
二个远传装置
代号
附件和附加性能
…
详见附件和附加性能选型
XT3051GPT 6 E 22 S1 … 典型的型号规格
2. 螺纹式远传装置型号及规格代号
XT1199RTW
螺纹式远传装置
代号
冲洗用孔
11
12无
有
代号
远传装置膜片材料
A
B
C316不锈钢
哈氏合金C
钽
代号
结构材料
11
上支座为316不锈钢,安装环为碳钢镀镉,垫圈为白色石棉
代号
下支座材料
A
B316不锈钢
哈氏合金C
代号
引压连接孔
11
12
13
15
171/4″NPT(锥管螺纹)
3/8″NPT(锥管螺纹)
1/2″NPT(锥管螺纹)
1″NPT(锥管螺纹)
11/2″NPT(锥管螺纹,不带冲洗用孔)
XT1199RTW 11 A 11 A 17 典型型号规格
螺纹安装远传装置
3.法兰式远传装置型号及规格代号
XT1199RFW
法兰式远传装置
代号
冲洗用孔
11
21无
有
代号
远传装置膜片材料
A
B
C316不锈钢
哈氏合金
钽
代号
结构材料
11
上支座为316不锈钢,法兰为碳钢镀镉,垫圈为白色石棉
代号
下支座尺寸和材料
A21
B21
E21
A41
B41
E41
A51
B51
E51
A71
B71
E71
A22
B22
E22
A42
B42
E42
A52
B52
E52
A72
B72
E721″
1″
1″
11/2″
11/2″
11/2″
2″
2″
2″
3″
3″
3″
1″
1″
1″
11/2″
11/2″
11/2″
2″
2″
2″
3″
3″
3″150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
150lb
300lb
300lb
300lb
300 b
300lb
300lb
300lb
300lb
300lb
300lb
300lb
300lb 316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
316不锈钢
哈氏合金C
碳钢
XT1199RFW 11 A 11 A21 典型型号规格
法兰尺寸
管道名义
尺寸额定压力
等级D
h
d
螺栓孔
分布直径
数量
孔径
1″
150lb
Ø108
14.3
Ø66.6
Ø78.4
4
Ø15.7
300lb
Ø124
17.5
Ø66.6
Ø88.9
4
Ø19.1
11/2″
150lb
Ø127
17.5
Ø78.7
Ø98.4
4
Ø15.7
300lb
Ø156
20.6
Ø78.7
Ø114.3
4
Ø22.4
2″
150lb
Ø152
19.1
Ø95.3
Ø120.7
4
Ø19.1
300lb
Ø165
22.2
Ø95.3
Ø127
8
Ø19.1
3″
150lb
Ø190
23.8
Ø127
Ø152.4
4
Ø19.1
300lb
Ø210
28.6
Ø127
Ø168.3
8
Ø22.4
4. 扁平式远传装置型号及规格代号
XT1199PFW
扁平式远传装置
代号
型号
11
标准3″-150lb或300lb
代号
远传装置膜片材料
A
B
C316不锈钢
哈氏合金C
钽
代号
壳体材料
11
316不锈钢
XT1199PFW 11 A 11 典型型号规格
5. 远传装置用的毛细管及末端配件型号及规格代号
XT1199CAP
毛细管
代号
毛细管材料和尺寸
12
316不锈钢0.71mm内径
13
316不锈钢1.09mm内径
代号
变送器末端配件
A
低容积法兰316不锈钢
代号
毛细管长度
05
10
15
20
255′(1524mm)
10′(3048mm)
15′(4572mm)
20′(6096mm)
25′(7620mm)
代号
远传装置末端配件
A
C1/2-20UNF-2A螺纹无支撑管(仅与1199RFW、1199RTW配用)
1/2-20UNF-2A螺纹带支撑管(仅与1199PFW、1199EFW配用)
代号
保护套管
11
铠装316不锈钢系列
XT1199CAP 13 A 05 A 11 典型型号规格
远传毛细管
6. 远传装置灌充液型号及规格代号
订货型号包括四部分:
代号
远传装置灌充液
C10485-0007
C51734-0001
01199-0032-0004硅油(低温)稳定范围-29℃~149℃
惰性液稳定范围-18℃~204℃
Sylthem800 -40℃~205℃
1.变送器型号。
2.由螺纹式、法兰式、扁平式及插入筒式4种远传装置选一种。
3.远传装置用的毛细管型号。
4.灌充油。
例如:XT3051DPT4E22S2、XT1199PFW11A11、XT1199CAP1313A10C11、C10485-0007。
