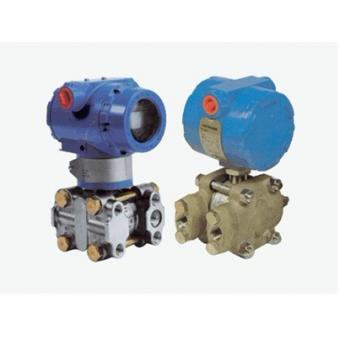

XT3051/GP/AP/DR/DP/HP型压力/差压变送器
一、主要特点
XT3051系列的基本型产品包括压力、绝压、微差压、差压和高静压差压等类型，是自动化系统中用途最
广泛的产品。
| XT3051型 | 智能电容式压力压差差压变送器 | ||||||||||
 |
代码 |
变送器名称 |
|||||||||
| DR | 微差压变送器 | ||||||||||
| DP | 差压变送器 | ||||||||||
| 差压流量变送器 | |||||||||||
| HP | 高静压差压变送器 | ||||||||||
| 高静压差压流量变送器 | |||||||||||
| AP | 绝对压力变送器 | ||||||||||
| TG | 直接安装型压力变送器 | ||||||||||
| GP | 压力变送器(表压） | ||||||||||
|
代码 |  量 程 范 围 |
最大工作压力（静压） |
精 度 |
|||||||
| 1 |  0-25～157 Pa |
1 MPa |
0.075% |
||||||||
| 2 | 0-0.125～1.5 kPa |
7 MPa |
0.075% |
||||||||
| 3 | 0-1.3～7.5 kPa |
7 MPa |
0.075% |
||||||||
| 4 | 0-6～40 kPa |
14MPa |
0.075% |
||||||||
| 4D | 0-6～40 kPa |
32MPa ( 仅限于高静压类 变送器) |
0.075% |
||||||||
| 5 | 0-31.1～186.8 kPa |
14MPa |
0.075% |
||||||||
| 5D | 0-31.1～186.8 kPa |
32MPa ( 仅限于高静压类 变送器) |
0.075% |
||||||||
| 6 | 0-117～690 kPa |
14MPa |
0.075% |
||||||||
| 6D | 0-117～690 kPa |
32MPa ( 仅限于高静压类 变送器) |
0.075% |
||||||||
| 7 | 0-345～2068 kPa |
14MPa |
0.075% |
||||||||
| 8 | 0-1.17～6.89 MPa |
14MPa |
0.075% |
||||||||
| 9 | 0-3.45～20.68 MPa |
32MPa ( 仅限于压力 变送器) |
0.075% |
||||||||
| 0 | 0-6.89～41.37 MPa |
51MPa ( 仅限于压力 变送器) |
0.075% |
||||||||
|
代码 | 输 出 信 号 |
|||||||||
| S | 4-20 mA DC + HART信号 |
||||||||||
|
代码 | 结 构 材 料 |
|||||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316L不锈钢 |
硅
油 |
|||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||||||
|
代码 | 选用件(不选则不填) |
|||||||||
| M1 | 0～100% 线性指示表 |
||||||||||
| M2 | 0～100% 流量指示表 |
||||||||||
| M3 | 3 1/2 LCD 数字线性显示表 |
||||||||||
| M4 | 智能表显示器 |
||||||||||
 |
|||||||||||
| B1 | 管装弯支架 |
||||||||||
| B2 | 板装弯支架 |
||||||||||
| B3 | 管装平支架 |
||||||||||
|
|||||||||||
| D1 | 泄放阀在压力室侧面的上部 |
||||||||||
| D2 | 泄放阀在压力室侧面的下部 |
||||||||||
|
|||||||||||
| N | 1/2-14NPT 锥管阴螺纹接头 |
||||||||||
| J | 丁字形阳螺纹M20×1.5接头 |
||||||||||
|
|||||||||||
| d | 隔爆型 dIIBT4 |
||||||||||
| i | 本安型 iaIICT6 |
||||||||||
|
|||||||||||
3051— DP7CS22M4 B3 J d 变送器选型举例 |
|||||||||||
