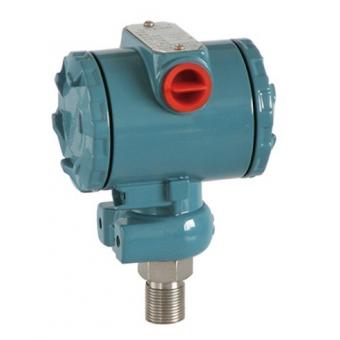

XT3000系列陶瓷电容压力变送器
本产品采用进口特殊陶瓷材料制成的电容厚膜压力传感器，配以智能化的电路，对全范围的线性和温度进行补偿，可用于测量微小压力，超强的抗过载能力。本产品广泛应用于石化、电力、化工、轻工等行业中需要进行微小压力精密测量的场合。
一、主要特点
1． 坚固的陶瓷基片及敏感膜片，抗腐蚀抗冲击，过载不低于500%。
2． 灵敏度高，量程范围广。
3． 由于无电解液体，受温度影响极小，长期稳定性高。
4． 软件非线性校正，线性可达0.1%FS。
5． 干式测量，不受安装方向影响。
6． 纯净的陶瓷膜片，不产生工艺污染，对食品医药行业尤为适用。
7． 适用介质范围极广。
二、主要技术参数
环境温度：(－10～80)℃；相对湿度：≤95%
介质温度：(－10～80)℃
电源电压：24VDC
输出信号：(4～20)mA二线制
负载电阻：600Ω
准确度：0.2级
温度漂移：≤0.10%F·S /10℃
稳定性：±0.1%F·S/年（最大量程）
亮体形式：预开式、侧开式
过程接口：M20×1.5、G1/2、NTP-1/2
防爆等级：本安型ExiaⅡCT5
防暴型ExdⅡBT6（不适用于预开式壳体）
三、电气连接、外形及安装尺寸
1. 电气连接图详见说明书
四、XT3000系列陶瓷电容压力变送器型谱
型 谱
说 明
XT
压力变送器
3
设计序列
缺省为表压
A
绝压
m5
测量范围0～0.005MPa
C1
测量范围0～0.01MPa
C2
测量范围0～0.02MPa
C5
测量范围0～0.05MPa
d1
测量范围0～0.1MPa
d2
测量范围0～0.2MPa
d5
测量范围0～0.5MPa
01
测量范围0～1.0MPa
02
测量范围0～2.0MPa
Nm1
测量范围(-0.001～0.001)MPa ＊
Nm2
测量范围(-0.002～0.002)MPa ＊
Nm5
测量范围(-0.005～0.005)MPa ＊
NC1
测量范围(-0.01～0.01)MPa ＊
NC2
测量范围(-0.02～0.02)MPa ＊
NC5
测量范围(-0.05～0.05)MPa ＊
Nd1
测量范围(-0.1～0.1)MPa ＊
Nd5
测量范围(-0.1～0.5)MPa ＊
N02
测量范围(-0.1～2.0)MPa ＊
缺省为M20×1.5螺纹接口
G
G 1/2外管螺纹接口
N
NPT-1/2外锥管螺纹接口
缺省为无表头
M
指针式表头
D
数字式指示表
T
顶开外壳
Da
隔爆安全质
Fa
本质安全质
注：带“*”的变送器订货时请向产家咨询
