| WIDEPLUS-AL系列智能静压液位变送器 是引进美国和日本的先进生产工艺，采用九十年代世界领先技术，经过严格的品质管理，由我公司自行研制和开发的通用智能型系列变送器，是工业自动化控制系统的压力检测变送单元。它测量工业过程流体压力，将其转化成4mA～20mA DC信号输出。同时通过现场总线HART协议可进行远程参数设定、远程控制、自诊断等功能。人工智能化的管理能使你的自动化控制系统达到一种新的更高的层次。 | ||

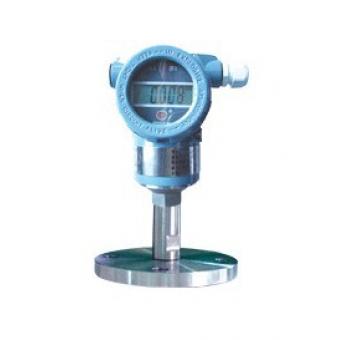

| 产品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 产品特点 | ||
| ·精度高,可靠性好 ·温度影响小 ·稳定性±0.1%FS/年 ·控制参数密码锁定、确保安全 ·智能化,小型化 ·测量范围比大 ·LCD数字量程显示或百分比显示 ·软件补偿 ·量程改变时可以不引入压力 ·故障自诊断、远程设定通讯、远程控制 ·防水、防尘、防震、防爆、防腐 ·现场总线HART协议通信 |
||
| 技术参数 | ||
| 工作电压 12V～45V DC 测量范围 0～100m (最大) 通信输出 ·通讯距离： 2km，使用CEV电缆时 ·负载电容： 0.22μF以下 ·负载电感： 3.3mH以下 ·与电源线的间距:15cm以上连接于接收电阻上的接收仪表的输入阻抗：在 2.4kHz时为10kΩ以上 精 度 ·精度等级 ：0.1级、0.2级、0.5级 ·温度影响： ±0.15%FS/10℃ ·稳定性 ：优于0.1%FS/年 ·位置影响： 安装位置不影响零点 允许温度 ·正常工作温度 -20℃～70℃ ·膜片 -20℃～80℃(短时可达130℃) ·贮存温度 -20℃～80℃ 相对湿度 0～100%RH 防护等级 IP67 与介质接触材料 外壳 不锈钢1Gr18Ni9Ti 密封 氟橡胶 聚四氟乙烯 全密封焊接 膜片 不锈钢316L 陶瓷电容 |
||
| 工作原理 | ||
| 液体中某一点的静压力与该点到液面的距离成正比，即： P = ρg h 其中P— 被测点的压力（压强） ρ— 介质密度 g— 重力加速度 h— 被测点到液面的高度 对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力(压强)有关。 WIDEPLUS-AL系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。 |
||
| 负载特性 | ||
 |
| 型谱表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
液位量程h=（ ）米 缆式：电缆长度L=（）米 杆式：插入深度L=（）米（探头到法兰的距离） ●注1: 一体式是采用进口不锈钢隔离膜片的传感器和高性能的专用放大电路直接封装在探头中。 ●注2：缆式及杆式液位法兰默认为DN20 PN0.6MPa,直装式液位法兰默认为DN50 PN1.6MPa，特殊订货请注明。 ●注3: 0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。 ●注4：安装尺寸在缆式及杆式变送器使用，如测量水井水位量程10m安装尺寸11m，则多出1m作安装调节用，实际测量为10m，不注明，缆式默认1m高度调节，杆式用户应详细注明安装尺寸。 ●注 ：缆式液位变送器的导气电缆采用进口耐磨、耐弱酸、抗低温等高性能的环保型材料，可用于食品、医药等测量现场。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准量程表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
