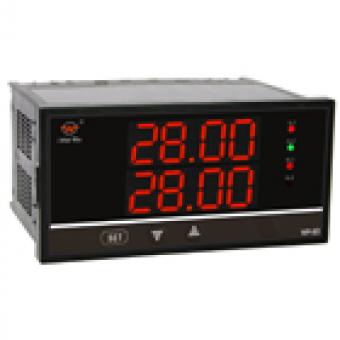

WP-LEHZ智能交流工频周波仪表商品描述：

采用先进的微处理器进行智能控制，对同时输入的交流电压信号的工频周波进行精确测量，经过CPU运算处理后，由高亮度LED数码管进行清晰直观的显示，并可选择串行通讯功能。本表既可测交流单相电压信号之频率，亦可测交流三相电压信号之频率。

产品外形

外形：96×48×115mm
开孔尺寸：92×45mm

外形：48×96×115mm
开孔尺寸：45×92mm

外形：96×96×115mm
开孔尺寸：92×92mm

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：76×152mm

产品接线图

仪表接线图

型谱表

型　　　　　号									说　　　　　明
WP-LE	□□	-□	□	□	□	□□	□	□
仪表类别	Hz								交流工频周波表
显示方式		C							LED双屏数字显示
外形尺寸			1						（160×80 ）mm
			2						（80×160）mm
			4						（48×96）mm
			6						（96×48）mm
			7						（72×72）mm(暂不供货)
			9						（96×96 ）mm
通讯方式				0					无通讯方式
				2					RS-232C通讯接口（注1）
				8					RS-485通讯接口（注1）
变送输出					0				无变送输出
					2				4~20mA变送输出
					3				0~10mA变送输出
					4				1~5V变送输出
					5				0~5V变送输出
					9				特殊要求的变送输出
控制方式						N			无控制/报警
						HL			上限报警+下限报警(注2)
						HH			上限报警+上上限报警(注2)
						LL			下限报警+下下限报警(注2)
供电电源							T		AC 220V
供电电源							W		DC 24V 供电
输入范围								□	交流电压输入：0～500V直接输入，超过500V由电压互感器或分压器转换成满刻度为100V电压信号输入。

●注1：选RS-485通讯或RS-232C通讯时只能选择一个继电器输出。
●注2：上、下限报警仪表内部可任意组合。
● 外形尺寸(96×96)(96×48)(48×96)(72×72)仪表只配用开关电源。
● 选型示例：
（1）WP-LEHz-C600N(220V)
交流工频周波表:单屏数字显示;外形尺寸96×48；无通讯接口;无变送输出;无报警输出;线性电源供电；输入电压信号220V；显示45.00~55.00(Hz)。
