WP-LECJ智能电量集中显示仪表商品描述：

WP-LECJ智能电量集中显示仪表是一种用于交流电量综合参数测量的智能仪表,它可以同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数。本产品内部集成了微型控制电脑、液晶显示屏、操作按钮以及开关电源，可以单独完成测量，显示、自校准、设定等操作，本产品还配备了标准的通信接口和开关量输出接口，能够实现遥测、遥控功能。由于体积小、功能多、精度高，可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。

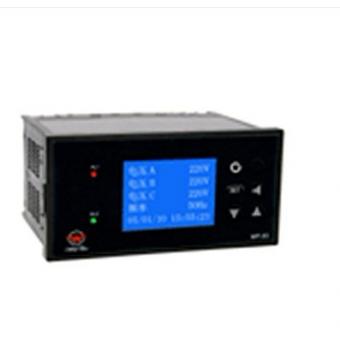

产品外形

外形：160×80×115mm
开孔尺寸：152×76mm

各电量参数显示，可按翻页键切换

切换顺序	每屏电量参数	各电量参数分辨率及单位
第一屏电量参数	A相电压	0.1V(KV)
	B相电压	0.1V(KV)
	C相电压	0.1V(KV)
	频率	0.1Hz
第二屏电量参数	A相电流	0.001A
	B相电流	0.001A
	C相电流	0.001A
	电流N	0.001A
第三屏电量参数	A相有功功率	0.1W(KW、MW)
	B相有功功率	0.1W(KW、MW)
	C相有功功率	0.1W(KW、MW)
	总有功功率	0.1W(KW、MW)
第四屏电量参数	A相无功功率	0.1VAr(KVAr、MVAr)
	B相无功功率	0.1VAr(KVAr、MVAr)
	C相无功功率	0.1VAr(KVAr、MVAr)
	总无功功率	0.1VAr(KVAr、MVAr)
第五屏电量参数	A相视在功率	0.1VA(KVA、MVA)
	B相视在功率	0.1VA(KVA、MVA)
	C相视在功率	0.1VA(KVA、MVA)
	总视在功率	0.1VA(KVA、MVA)
第六屏电量参数	A相功率因数	0.001
	B相功率因数	0.001
	C相功率因数	0.001
	频率	0.1Hz
第七屏电量参数	输入有功电能	0.001KWH（MWh）
	输出有功电能	0.001KWh(MWh)
	感性无功电能	0.001KVArh(MVArh)
	容性无功电能	0.001KVArh(MVArh)

产品接线图

三相三线制仪表接线图

三相四线制仪表接线图

型谱表

型　　　　　号											说　　　　　明
WP-LE	□□	-□	□	□	□	□	□□	□	□	□
仪表类别	CJ										电量集中显示仪表
显示方式		L									LCD液晶显示
外形尺寸			1								（160×80 ）mm
外形尺寸			2								（80×160）mm（暂不供货）
通讯方式				0							无通讯方式
				2							RS-232C通讯接口（暂不供货）
				8							RS-485通讯接口
变送输出					0						无变送输出
					2						一路4~20mA变送输出（注1）
					3						两路4~20mA变送输出（注1）
					4						一路1~5V变送输出（注1）
					5						两路1~5V变送输出（注1）
					9						特殊要求的变送输出
输入信号						3					三相三线制
输入信号						4					三相四线制
开关量输出							N				无开关量输出
							H				一路开关量输出(注2)
							2H				两路开关量输出(注2)
脉冲输出								0			无脉冲输出
脉冲输出								1			一路脉冲输出（TTL电平）（注3）
供电电源									T		交直流电源（90~265）V
输入范围										□	交流电压信号输入范围：0~500V 交流电流信号输入范围：0~5A

●注1：变送输出对应仪表某一电量参数，可在仪表设置菜单上自由设定。
●注2：仪表开关量输出状态（开或关），只能过通讯方式(RS-232C通讯或RS-485通讯)进行设定。
●注3：仅累积电能才有此功能，输出的脉冲数，可在仪表设置菜单上自由设定。
●选型示例：
（1）WP-LECJ-L1824H0T
电量集中显示仪;大屏幕LCD液晶显示,外形尺寸160×80; RS-485通讯。一路变送输出(4~20)mA，三相四线制输入信号，一个开关量输出，无脉冲输入，交直流电源供电。
