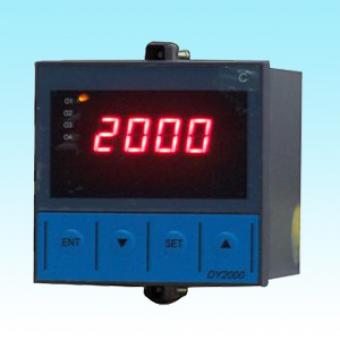

DY2000单电量显示仪表
一、 主要特点
1. 采用内置ΔΣ模数转换器的专用电量计量芯片，测量更加专业、可靠；可以
测量小量程（如毫安级、伏特级）交流信号及非正弦波电流信号的有效均方值。
2. 电压、电流输入采用互感器隔离，实现仪表保护，提高抗冲击、抗干扰能力。
3. 参数设置数字化，具有直观准确的特点。
4. 变送量程独立于显示量程可单独设置。
5. 具有多种变送输出范围：0～10mA、4～20mA、0～5V和1～5V，由用户选择。
6. 可内置MODBUS通信，实现远程监控和远程参数设置。
二、 DY2000单电量显示仪表系列型谱
* 限制：对于单屏表形，最多允许通讯1个，变送1个，报警1个，总和不超过4个；
型 谱
说 明
DY
大延牌智能型仪表
2
SMT+开关电源（AC：85V～265V 50/60Hz）
1
宽×高×深：（160×80×115）mm
2
（80×160×115）mm
6
（96×48×112）mm
8
（48×96×112）mm
9
（96×96×112）mm
ZE
单屏单电量
DE
双屏单电量
0
无输出
1
报警（O2）+报警（O3）
2
上限报警（O1）+报警（O2）+报警（O3）+下限报警（O4）
3
报警（O2）+报警（O3）+（4～20）mA变送输出（O4）
4
报警（O2）+报警（O3）+（1～5）V变送输出（O4）
5
通讯（O1）+报警（O2）+报警（O3）
6
通讯（O1）+报警（O2）+报警（O3）+下限报警（O4）
7
通讯（O1）+报警（O2）+报警（O3）+（4～20）mA变送输出（O4）
8
通讯（O1）+报警（O2）+报警（O3）+（1～5）V变送输出（O4）
9
用户特殊要求的输出 *
0
电流表
1
电压表
2
功率表
3
功率因数表
9
用户特殊要求的输入
缺省为220VAC供电
D
24VDC供电
缺省为不带串行通讯接口
2
RS232串行通讯接口
4
RS485串行通讯接口（带隔离）
M
Modbus协议
对于双屏表形，允许通讯1个，变送2个，报警4个，总和不超过4个；变送量程也可为0-5V和0-10mA。
