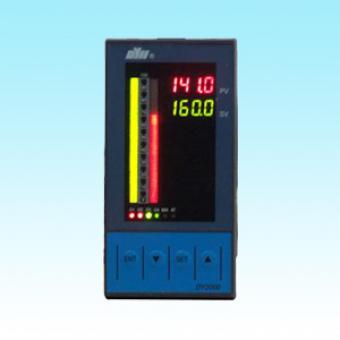

DY2000串级调节器
一、主要特点：
1. 双光柱双数字显示；
2. 主、副环(A、B回路)输入信号任意组态；
3. 主控调节与串级调节之间实现无扰切换；
4. 传感器断线时自动输出安全阀位值。
二、DY2000串级调节器型谱
| 型 谱 |
说 明 |
||||||||||||
DY
|
大延牌智能型仪表 |
||||||||||||
|
|
2 |
SMT+开关电源(AC:85V～265V 50/60Hz) |
|||||||||||
|
|
1 |
宽×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
|
|
GS
|
串级调节器 |
|||||||||||
|
|
V
|
调节器（1～5）V标准电压输出（O4） |
|||||||||||
| I |
调节器（4～20）mA标准电流输出（O4） |
||||||||||||
| S |
调节可控硅过零控制输出（O4） |
||||||||||||
| W |
调节PWM调宽电压输出（DC20V、20mA） （O4） |
||||||||||||
| R |
调节PWM调宽继电器输出（O4） |
||||||||||||
|
|
0 |
无输出 |
|||||||||||
| 1 |
报警（O2）+报警（O3） |
||||||||||||
| 2 |
（4～20）mA变送输出（O1）+报警（O2）+报警（O3） |
||||||||||||
| 3 |
（1～5）V变送输出（O1）+报警（O2）+报警（O3） |
||||||||||||
| 4 |
通讯（O1）+报警（O2）+报警（O3） |
||||||||||||
| 5 |
通讯（O1）+（4～20）mA变送输出（O2）+报警（O3） |
||||||||||||
| 6 |
通讯（O1）+（1～5）V变送输出（O2）+报警（O3） |
||||||||||||
| 9 |
用户特殊要求的输出 |
||||||||||||
| 60 |
A路：适配（4～20）mA B路：用户自由选择，出厂时设定在（1～5）V |
||||||||||||
| 61 |
A路：适配（4～20）mA B路：适配K、B、J、E、T、S、R热电偶 |
||||||||||||
| 62 |
A路：适配（4～20）mA B路：适配Pt100、Cu50热电阻 |
||||||||||||
| 63 |
A路：适配（4～20）mA B路：适配霍尔变送器mV |
||||||||||||
| 64 |
A路：适配（4～20）mA B路：适配远传压力表（30～350）Ω |
||||||||||||
| 66 |
A路：适配（4～20）mA B路：适配（4～20）mA输入，量程自由设定 |
||||||||||||
| 68 |
A路：适配（4～20）mA B路：适配（1～5）V输入，量程自由设定 |
||||||||||||
| 80 |
A路：适配（1～5）V B路：用户自由选择，出厂时设定在（1～5）V |
||||||||||||
| 81 |
A路：适配（1～5）V B路：适配K、B、J、E、T、S、R热电偶 |
||||||||||||
| 82 |
A路：适配（1～5）V B路：适配Pt100、Cu50热电阻 |
||||||||||||
| 83 |
A路：适配（1～5）V B路：适配霍尔变送器mV |
||||||||||||
| 84 |
A路：适配（1～5）V B路：适配远传压力表（30～350）Ω |
||||||||||||
| 86 |
A路：适配（1～5）V B路：适配（4～20）mA输入，量程自由设定 |
||||||||||||
| 88 |
A路：适配（1～5）V B路：适配（1～5）V输入，量程自由设定 |
||||||||||||
| 99 |
用户特殊要求的分度号 |
||||||||||||
|
|
缺省为220VAC供电 |
||||||||||||
| D |
24VDC供电 |
||||||||||||
|
|
|
缺省为无附加24VDC馈电电源输出 |
|||||||||||
| P |
附加24VDC馈电电源输出 |
||||||||||||
|
|
缺省为不带串行通讯接口 |
||||||||||||
| 2 |
RS232串行通讯接口 |
||||||||||||
| 4 |
RS485串行通讯接口（带隔离） |
||||||||||||
|
|
M |
Modbus协议 |
|||||||||||
三、DY2000串级调节器接线图
1.输入接线图-(160×80×115) mm、(80×160×115) mm
2.输出接线图-(160×80×115) mm、(80×160×115) mm
