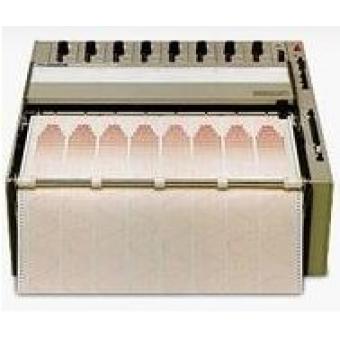

Graphtec记录仪WR3320热感式记录器产品介绍：
产品说明：140Hz反应频率、0.2%图表驱动精准度、多样式的出纸模式
产品特性：
1. 140 Hz反应频率
2. 提供0.2%高图表精准度
3. 热感式记录方法
4. 连续记录纸长达20M
5. 遥控功能
详细规格：项 目说 明
1.主机
频率反应：10mm p-p：0至140Hz (±0.5db)
20mm p-p：0至100Hz (±0.5db)
40mm p-p：0至60Hz (±0.5db)
20mm p-p：0至60Hz (±0.5db)
40mm p-p：0至45Hz (±0.5db)
80mm p-p：0至30Hz (±0.5db)
时间批注：1S,10S,1min,10min (准确度±0.1%)
事件批注：按键操作或外部触发
遥控送纸状态：外部接点或TTL讯号
遥控笔的加热装置：外部接点或TTL讯号
无纸警报：警报升及停止记录
电源：100,117,220,240VAC±10%
2.放大器
AL3301(±20mm)输入形式：Floating ground with guard
最大输入电压：500VDC (Including commom mode voltage)
最大灵敏度：5mV/cm
输入组抗：1MΩ
量测范围：5,10,20,50,100,200,500,1000mV；0.5,1,2,5,10,20,50,100V/cm
Switching准确度：±1%(于500mV/CM)
校正电压：量测档位*2(20mm)
输入滤波：(-20db/-40db/OFF
AL3302(±40mm)输入形式：Floating ground with guard
最大输入电压：500VDC (Including commom mode voltage)
最大灵敏度：2.5mV/cm
输入组抗：1MΩ
量测范围：2.5,5,10,25,50,100,200,500mV；0.25,0.5,1,2.5,5,10,20,50V/cm
Switching准确度：±1%(于250mV/CM)
校正电压：量测档位*4(40mm)
输入滤波：(-20db/-40db/OFF
AH3301(±20mm)输入形式：Floating ground with guard
最大输入电压：500VDC (Including commom mode voltage)
最大灵敏度：1mV/cm
输入组抗：1MΩ
量测范围：1,2,5,10,20,50,100,200,500mV；1,2,5,10,20,50,100,200,500V/cm
Switching准确度：±1%(于500mV/CM)
校正电压：量测档位*2(20mm)
输入滤波：(-20db/-40db/OFF
AL3302(±40mm)输入形式：Floating ground with guard
最大输入电压：500VDC (Including commom mode voltage)
最大灵敏度：0.5mV/cm
输入组抗：1MΩ
量测范围：0.5,1,2.5,5,10,25,50,100,250mV；0.5,1,2.5,5,10,25,50,100,250V/cm
Switching准确度：±1%(于250mV/CM)
校正电压：量测档位*4(40mm)
输入滤波：(-20db/-40db/OFF
记录纸型号： PR410-2B PR410-2H PR412-4B PR412-4H PR413-6B PR413-6H PR414-8B PR414-8H PR416-AB PR420-1B PR420-1B PR422-2B PR422-2B PR423-3B PR423-3B PR424-4B PR424-4B PZ410-2B PZ410-2H PZ412-4B PZ412-4H PZ413-6B PZ413-6H PZ414-8B PZ414-8H PZ416-AB PZ420-1B PZ420-1B PZ422-2B PZ422-2B PZ423-3B PZ423-3B PZ424-4B PZ424-4B
