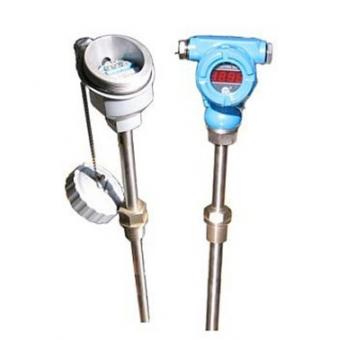

通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的0~1800℃范围内液体、蒸汽和气体介质以及固体表面温度。
二线制输出4~20mA,抗干扰能力强;
节省补偿导线及安装温度变送器费用;
测量范围大;
冷端温度自动补偿,非线性校正电路。
热电偶(阻)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。
执行标准
型号 |
分度号 |
允许误差与偶材等级 |
|||
I级 |
II级 |
||||
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
WRNB |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004│t│ |
375~1000 |
±0.0075│t│ |
333~1200 |
||
WRMB |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004│t│ |
375~1000 |
±0.0075│t│ |
333~1200 |
||
WREB |
E |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004│t│ |
375~800 |
±0.004│t│ |
333~900 |
||
WRFB |
J |
±1.5℃ |
-40~+375 |
±1.5℃ |
-40~+333 |
±0.004│t│ |
375~750 |
±0.004│t│ |
333~750 |
||
WRCB |
T |
±1.5℃ |
-40-~+125 |
±1℃ |
-40~+333 |
±0.004│t│ |
125~350 |
±0.0075│t│ |
133~350 |
||
WRPB |
S |
±1℃ |
0~+1100 |
±2.5℃ |
0~600 |
±[1+0.003(t-1100)] |
1100~1600 |
±0.0025│t│ |
600~1600 |
注:t为感温元件实测温度绝对值。
型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差 |
WZPB |
Pt100 |
-200~+500 |
A级 |
±(0.15+0.002|t|) |
B级 |
±(0.30+0.005|t|) |
|||
WZCB |
Cu50 |
-50~+100 |
- |
±(0.30+0.006|t|) |
Cu100 |
注:t为感温元件实测温度绝对值。
当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响时间;
当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
安装场所等级 |
温度℃ |
相对湿度% |
大气压KPa |
Cx1 |
-25~+55 |
5~95 |
86~106 |
Cx2 |
-25~+70 |
||
Cx3 |
-40~+80 |
|
|
选型须知:
请提供分度号、精度等级、安装固定形式、保护管材质、长度或插入深度(保护管总长L=l+150,特殊插入深度及其保护管材质可按协议定货)。
带温度变送器热电偶,K型,固定螺纹M27×2,保护管316L,长度450mm,插入深度300mm。
WRNB-220,L=450×300,dⅡBT4,保护管316L,螺纹M27×2。
