◇ 主要功能与特性可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数采用温度补偿电路进行控制，有效减小温
漂对测量精度的影响，确保测量准确精度高、安装方便、售价低

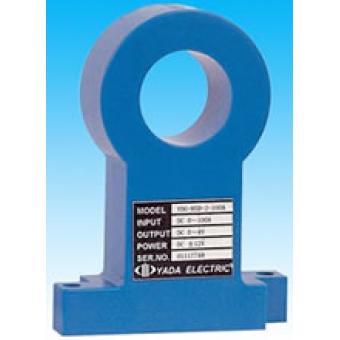

◇ 型号描述及参数例如：YDG－HSD－2－100A名称：霍尔电流传感器输入：0～100A（AC或DC）输出：0～4V（AC或 DC）
◇ 性能指标■ 过载能力:
2倍连续、20倍1秒
■ 准确度：＜1.0%1N
■ 线性度：优于0.2%
■ 失调电压：小于 ±20mV
■ 温度漂移：优于 ±100ppm/℃
■ 反应时间：小于10μs■ 频率特性：0～10kHz
■ 工频耐压：AC2kV/min.1mA■ 工作环境：0～45℃
■ 工作电源： ±12V～ ±15V，＋12V，＋15V
■ 电源耗电： ≤30mA
■ 阻燃特性：UL94－V0
■ 保护：内置电源浪涌、极性反接保护
■ 执行标准：QB/44160017 113－2002
■ 外壳材料：阻燃塑料(蓝色)■ 隔离：输入/输出隔离
■ 结构：
引脚接线◇ 引脚接线
1、正工作电源端
2、负工作电源端
3、测量输出端
4、公共接地端
◇ 注意事项工作电源、输出端必须正确连接，不能错接对于两个电位器，请不要随意调整，若需调校，用小螺丝刀慢慢旋转至所需精度即可原边母线的温度不应超过60℃当电流母线填满原边穿线孔时，获得最佳的测量精度使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米测直流电流时，电流方向与产品外壳上所标的箭头同向时，才能得到正向输出 选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品.
