商品描述：

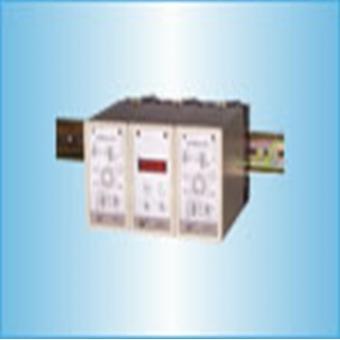

SWP201 SWP202电压/电流转换模块商品描述：

SWP201（单路）

电压/电流转换模块

SWP202（双路）

　　SWP20电压/电流转换模块是一种小型化插装式结构的转换模块。它将电压（V或mV）、电流（mA）信号转换成为与之成比例的隔离的1～5V DC或4～20mA DC输出信号。

一、仪表特点

　　1、内部采用微处理进行数学运算，可对各种非线性输入信号进行精度极高的线性矫正。配用SWP20SH显示模块，可将输入信号所对应的测量值以数字方式方便直观的显示出来。

　　2、可选交直流两种电源，变送输出与主机隔离，具有1～5V DC或4～20mA DC输出信号的选择功能和断线保护功能。

二、仪表参数及接线图

型号

SWP-201 202电压/电流系列

输入信号

模拟量　mV输入:　　3～100mV
	V输入:　　　0～100V DC(绝对值小于100V)
	mA输入:　　 0～20mA DC

特性

参数设定	由SWP20PCA编程器进行设定
响应时间	mV输入：约500ms（时间常数）V、mA输入：约100ms（时间常数）
断线保护	断线保护仅在mV输入下提供
共模抑制比	50Hz时，大于120dB

接

线

图

A：单路输入型

B：双路输入型

三、电压/电流转换模块型谱表

型号

代码

说明

SWP-20

　□－ □□－ □ - □- □- □

电压/电流转换模块

输入通道数

单路

双路

模块功能

电压/电流转换

输入信号

□

参见"输入信号"

第一路输出方式

1～5V

4～20mA

第二路输出方式

无第二路输出（可省略）

第二路输出为1～5V输出

第二路输出为4～20mA

第二路输出为报警触点控制

第二路输出RS-232通讯接口

第二路输出RS-485通讯接口

第二路输出为特殊规格

供电方式

AC220V （可省略）

DC24V供电

AC90～260V供电（开关电源）　

★ 输入信号刻度表

	代码	输入信号	测量范围	说明
输入信号	N	mV输入（）内记入0 ～ 100mV DC量程的输入范围	0 ～ 100mV DC	本表所列为最大量程，用户可在量程范围内通过修改变送器内部参数确定量程范围
	V	V输入（）内记入0 ～ 100V DC量程的输入范围	0 ～ 100V DC
	I	mV输入（）内记入0 ～ 20mA 量程的输入范围	0 ～ 20mA DC
