| 概述 |
|

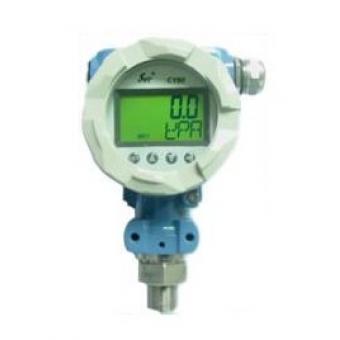

SWP-CY80低功耗压力现场变送控制器是本公司推出新一代先进的现场变送单元。该变送
|
|
|
器采用先进的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的连续
|
|
作时间，免维护。采用铝合金外壳进口的扩散硅压力传感器，抗腐蚀，抗过载，稳定性好，
|
|
度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和
|
|
蚀腐性液体和气体测量与控制，是替代传统远传指针表和压力表的理想产品。
|
|
仪表技术指标：
|
|
测量范围 0 ～ 10Mpa
|
|
精 度 0.5%或0.2%
|
|
防爆类型 普通型（非防爆）
|
|
隔爆型（dIIBT4）
|
|
外形尺寸 低功耗LCD显示：Φ80×80
|
|
使用环境 相对湿度≤90%，温度-10～50摄氏度
|
|
介质温度 -20℃ ～ +70℃
|
|
防护等级 IP65
|
|
连接方式 M20×15mm或根据用户要求
|
|
通讯功能 RS485或RS232通讯方式（波特率 1200～9600pbs）
|
|
工作原理
|
|
仪表通过压力传感器把压力信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后
|
|
由CPU进行数据处理并显示及PWM输出。原理框图如下：
|
|
接线方式 外形结构图
|
|
|
|
型号命名
|
|
型 号
|
代 码
|
说 明
|
|
SWP－CY80－
|
□
|
□
|
□
|
□
|
□
|
现场压力显示控制表
|
|
通讯
|
0
|
|
|
|
|
无通讯
|
|
2
|
|
|
|
|
RS-232
|
|
8
|
|
|
|
|
RS-485
|
|
输出方式
|
00
|
|
|
|
无输出
|
|
02
|
|
|
|
4～20mA
|
|
过程连接方式和材料
|
R
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti）
|
|
G
|
|
|
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti）
|
|
外壳类型
|
A
|
|
铝外壳无现场指示，防护等级IP65
|
|
测量范围
|
|
见标准量程表
|
|
|
例：SWP－CY80－802R－A－F2
|
|
现场压力显示控制表，带RS－485通讯，4～20mA输出，外螺纹G1/2 连接，铝合金外壳无现场指示，防护等级IP65，测量范围0～1MPa。
|
|
标准量程表
|
|
测量范围
|
代号
|
量程调节范围
|
|
0-20kPa
|
D5
|
10.0-20kPa
|
|
0-25kPa
|
D6
|
12.0-30kPa
|
|
0-40kPa
|
D7
|
12.0-40kPa
|
|
0-60kPa
|
D8
|
20.0-60kPa
|
|
|
|
|
|
0-100kPa
|
E1
|
30.0-100kPa
|
|
0-160kPa
|
E2
|
60.0-200kPa
|
|
0-200kPa
|
E3
|
60.0-200kPa
|
|
0-250kPa
|
E4
|
120.0-400kPa
|
|
0-400kPa
|
E5
|
120.0-400kPa
|
|
|
|
|
|
0-0.6MPa
|
F1
|
0.2-0.6MPa
|
|
0-1.0MPa
|
F2
|
0.3-1.0MPa
|
|
0-1.6MPa
|
F3
|
0.6-2.0MPa
|
|
0-2.0MPa
|
F4
|
0.6-2.0MPa
|
|
0-2.5MPa
|
F5
|
1.2-4.0MPa
|
|
0-4.0MPa
|
F6
|
1.2-4.0MPa
|
|
0-6.0MPa
|
F7
|
2.0-6.9MPa
|
|
|
|
|
|
0-10MPa
|
H1
|
3.0-10MPa
|
|
|
|
|
|
-50-50kPa
|
C5
|
10.0-100kPa
|
|
|
|
|
|
-100-0kPa
|
B1
|
-40-100kPa
|
|
-100-100kPa
|
B2
|
-40-100kPa
|
|
-100-300kPa
|
B3
|
50-400kPa
|
|
-100-900kPa
|
B4
|
240-1000kPa
|
|
| |
