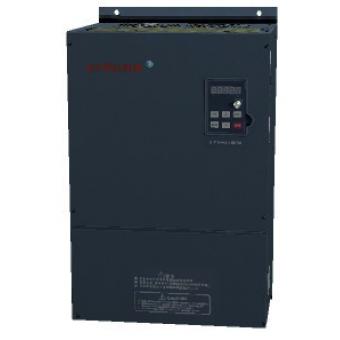

产品简介
项 目
|
规 范
|
|
输出
|
输出电压
|
单相/三相对应输入电压,可选恒电压控制
|
输出频率范围
|
0.1 ~ 650.00 Hz;
最高频率可在25.00 ~ 650.00 Hz之间任意设定
|
|
电源
|
电压、频率
|
电压:单相220V±15%(单相220V系列);
三相380V±15% 50Hz------三相440V±10% 60 Hz
|
控制
功能
|
控制方式
|
全数字空间电压矢量SVPWM算法;
载波频率1~16 KHz可调。
|
起动频率
|
0.00 ~ 25.00 Hz可任意设定
|
|
控制
功能
|
输出频率分辨率
|
0.01Hz
|
频率设定分辨率
|
数字设定:100 Hz以下0.01Hz;其他:0.1Hz;
模拟输入(外部端子)设定:最高频率的1%
|
|
V/F特性
|
线性V/F;
基底频率可在25.00~ 650.00 Hz之间随意设定。
|
|
转矩补偿
|
线性、1.2次方和1.5次方递减共3种转矩补偿模式可选,补偿电压范围:0~30%。
|
|
直流制动
|
减速时直流制动:起始频率(0.00~10.00Hz)、电压(0~15%)、延续时间(0.0 ~ 10.0秒)均可任意设定。
启动前直流制动:电压(0~15%)、延续时间(0.0 ~ 10.0秒)均可任意设定。
|
|
过载能力
|
通用型:150% 额定电流1分钟。风机水泵型:120% 额定电流1分钟。
|
|
运转
功能
|
运行方式
|
正转-反转、运行/正反转、正反/自保持3种模式可任选
|
停止方式
|
减速停止/自由停止可选择
|
|
频率设定
|
操作面板▲▼键入、外接电位器、面板电位器
外部模拟电流信号DC 4~20mA、外部模拟电压信号DC 0~5V或0~10V;
|
|
加减速时间
和模式
|
0.1~ 6000.0秒(加速、减速可分别设定),第1/第2加减速时间、直线/S型加减速模式均可选择。
|
|
多段速运行
|
外部端子控制的8段速度或参数设定的4段速度(单循环或重复循环),各段速度的加减速时间(0.1~6000.0秒)和运行方向(正转或反转)均可设。
|
|
点动运行
|
频率(0~最高频率)、加减速时间(0.1~6000.0秒)、加减速模式(直线/S型)均可任意设定。
|
|
上限和下限频率
|
上限频率(下限频率 ~ 最高频率)、下限频率(0~上限频率)任意设定
|
|
其他功能
|
故障试恢复、跳跃频率、外部模拟输入偏置/增益设定、转速显示系数、转差补偿、故障历史记录(过去4次)查询、动态参数(部分)修改等等
|
|
输入
输出
信号
|
操作面板
|
显示:5位8段LED(绿),参数设定:6个开关键
|
外部端子输入
|
4个可编程输入(PI1~ PI4)、正转(SF)、反转(SR)、紧急停止(EMS)、故障复位(RST)
|
|
故障输出
|
IC继电器输出(AC 250V、1A,电阻负荷)
|
|
输入
输出
信号
|
集电极开路
输出
|
OUT-CM:运转中信号/速度到达检出幅度信号/过载报警信号供选择(额定24V,允许输出50mA)
|
频率表输出
|
DC 0~10V(最大输出电流10mA,分辨率0.4%),输出额定频率/额定电流/额定电压可选择。
|
|
保护
|
保护功能
|
过流失速保护(以额定电流的50~200%设定)、过压失速保护、过压保护、过流保护、过载保护、过热保护、欠压保护、紧急停止等。
|
使用
条件
|
安装场所
|
室内,海拔低于1千米,无尘、无腐蚀性气体和无日光直射
|
适用环境
|
-10°C ~ +40°C,20% ~ 90% RH(无凝露)
|
|
振动
|
小于0.5g
|
|
储存方式
|
-25°C ~ +65°C
|
|
安装方式
|
壁挂式、落地电控柜式
|
|
防护等级
|
(含)7.5KW以下IP20;(含)11KW以上IP10
|
|
冷却方式
|
强迫风冷
|
电压级别
|
类 型
|
型 号
|
适用电机功率(KW)
|
变频器额定输出电流(A)
|
三相
380V级
|
风机水泵专用型
|
SY5000-P0D744
|
0.75
|
2
|
SY5000-P1D544
|
1.5
|
4
|
||
SY5000-P2D244
|
2.2
|
5.5
|
||
SY5000-P3D744
|
3.7
|
8
|
||
SY5000-P5D544
|
5.5
|
13
|
||
SY5000-P7D544
|
7.5
|
17
|
||
SY5000-P01144
|
11
|
24
|
||
SY5000-P01544
|
15
|
33
|
||
SY5000-P01844
|
18.5
|
39
|
||
SY5000-P02244
|
22
|
44
|
||
SY5000-P03044
|
30
|
60
|
||
SY5000-P03744
|
37
|
75
|
||
SY5000-P04544
|
45
|
90
|
||
SY5000-P05544
|
55
|
110
|
||
SY5000-P07544
|
75
|
150
|
||
SY5000-P09044
|
90
|
175
|
||
SY5000-P11044
|
110
|
210
|
||
SY5000-P13244
|
132
|
255
|
||
SY5000-P16044
|
160
|
305
|
||
SY5000-P18544
|
185
|
340
|
||
SY5000-P20044
|
200
|
380
|
||
SY5000-P22044
|
220
|
425
|
||
SY5000-P24544
|
245
|
480
|
||
SY5000-P28044
|
280
|
545
|
||
SY5000-P31544
|
315
|
615
|
电压级别
|
规格
|
W
|
W1
|
H
|
H1
|
D
|
d
|
三相380V
|
SY5000-P3D744
|
115
|
105
|
180
|
170
|
160
|
5
|
SY5000-P5D544
|
150
|
138
|
235
|
223
|
160
|
5
|
|
SY5000-P7D544
|
190
|
178
|
300
|
288
|
179
|
6.5
|
|
SY5000-P01144
|
电压级别
|
规 格
|
机型
|
W
|
W1
|
H
|
H1
|
H2
|
D
|
d
|
三相380V
|
SY5000-P01544
|
壁挂式
|
242
|
196
|
392
|
376
|
350
|
200
|
9.5
|
SY5000-P01844
|
|||||||||
SY5000-P02244
|
293
|
200
|
504
|
484
|
460
|
250
|
9.5
|
||
SY5000-P03044
|
|||||||||
SY5000-P03744
|
310
|
200
|
558
|
538
|
510
|
255
|
9.5
|
||
SY5000-P04544
|
|||||||||
SY5000-P05544
|
380
|
300
|
610
|
590
|
560
|
298
|
12
|
||
SY5000-P07544
|
|||||||||
SY5000-P09044
|
420
|
350
|
770
|
746
|
720
|
340
|
13
|
||
SY5000-P11044
|
|||||||||
SY5000-P13244
|
|||||||||
SY5000-P16044
|
530
|
400
|
1000
|
970
|
940
|
375
|
13
|
||
SY5000-P18544
|
|||||||||
SY5000-P20044
|
600
|
420
|
1530
|
1490
|
1450
|
400
|
—
|
||
SY5000-P22044
|
|||||||||
SY5000-P24544
|
|||||||||
SY5000-P20044
|
柜式
|
600
|
—
|
1750
|
—
|
—
|
400
|
—
|
|
SY5000-P22044
|
|||||||||
SY5000-P24544
|
|||||||||
SY5000-P28044
|
610
|
—
|
1906
|
—
|
—
|
605
|
—
|
||
SY5000-P31544
|
730
|
—
|
2000
|
—
|
—
|
605
|
—
|
||
SY5000-P35044
|
|||||||||
SY5000-P40044
|
