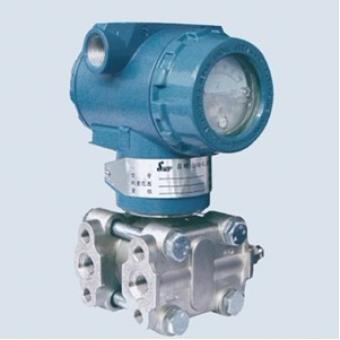

SWP-T61压力/差压变送器，是以微处理器为核心的现场压力/差压测量仪表。广泛用于液体、气体或蒸汽的液位、密度和压力的测量
技术特点
·由于采用微处理技术使功能更加实用、可靠性增强。
·具有自诊断和远程功能。
·带有EEPROM，断电时不会丢失数据。
·可就地方便的调节量程和零点。
·量程比50：1或15：1。
·执行HART协议。
·精度±0.1%，±0.2%，±0.5%。
技术参数
测量介质 液体、气体和蒸气
测量范围
|
测量范围代码 |
2、3、4、5 |
6 |
7 |
8 |
9 |
0 |
|
M（mm） |
54 |
56 |
56 |
57 |
57 |
59 |
工作电压 12-45 V DC
输出信号 4-20 mA DC
防爆等级 隔爆型ExdⅡBT6
本安型ExiaⅡCT6
量程和零点 可用本机量程和零点调整，或用HART手操器远程调整。
零点正负迁移 零点负迁移时，量程下限必须大于或等于-UPL；
零点正迁移必须小于或等于+UPL
阻尼 室温下硅油充液时，电气阻尼为0-32喵。最小时间常数为0.1秒（量程3为0.4秒）。高温下硅油充液传感器，这个值稍微高一些。
温度极限 线路板工作温度 -40至85℃
传感器工作温度 -40至104℃
|
灌充液 |
温度范围 |
比重 g/cm |
温度膨胀系数 |
25℃时粘度 |
|
200系列硅油 |
-40～149℃ |
0.934 |
0.00108 |
9.5 |
|
高温硅油 |
15～315℃ |
1.07 |
0.00053 |
44 |
|
惰性油 |
-45～205℃ |
1.85 |
0.000864 |
65 |
结构材料 隔离膜片 不锈钢316L 哈氏合金C276蒙乃尔合金
排放阀 不锈钢316L 哈氏合金C276 蒙乃尔合金
过程法兰和接头 不锈钢316L 哈氏合金C276 蒙乃尔合金
接液0型环 氟橡胶 丁腈橡胶 聚四氟乙烯 金属密封圈
灌充液 硅油或惰性液
螺栓和带螺栓法兰 碳钢镀镉或316不锈钢
电子外壳 低铜铝
表盖O型环 丁腈橡胶
喷涂 聚氨酯
