一、 概述

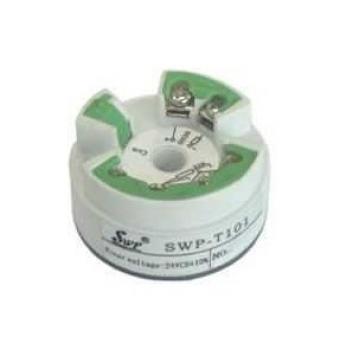

SWP-T101 温度变送器，将现场各种温度信号转换成 4 ～ 20mA( 二线制 ) 电流信号输出；
SWP-T101 温度变送器，具有多种可选分度号，可广泛用于石油、化工、冶金等部门的各种液体和气体温度测量。
二、主要特点
＆#149; 体积小、精度高、稳定性好
＆#149; 智能化切换各种分度号，且软件操作简洁、方便
三、 主要技术参数
输入信号 RTD : PT100 、 PT100.1 、 CU50 、
T/C : B 、 S 、 K 、 E 、 J 、 T 、 WRe
精 度 ± 0.5%
供电电压 12 ～ 30VDC
环境温度 -40 ～ 85 ℃
工作温度 -40 ～ 85 ℃
温 漂 ≤± 0.25 ℃ /25 ℃
阻 抗 ≥ 10M Ω
重 量 50g
安装方式 接线盒安装
三、变送器外观尺寸
四、接线方式：
|
热电阻输入接线 |
热电偶输入接线 |
二线制接线方式 |
通讯方式 |
|
|
|
|
COM RS232 |
五、调试方法
1.安装SWP-T101 Soft软件。
2.通过编程器连接PC和温度变送器。
3. 进入 SWP-T101 Soft 编程菜单，选择相关参数
六、参数设置软件使用说明
1、数据测试（F7）——进行仪表数据的实时监测
2、参数校对（F8）——进行仪表二级参数的修改（详见参数设置表）
3、参数设置（F9）——完成“参数校对”后，使用该功能键，将所修改后的参数，写入仪表。
七、参数设置表
|
参数名称 |
参数符号 |
参数设置范围 |
参数名称 |
参数符号 |
参数设置范围 |
|
分度号 |
ISL0 |
1～10 |
模拟输出下限 |
1DAL |
全量程 |
|
显示量程下限 |
ISLL |
全量程 |
模拟输出上限 |
1DAH |
全量程 |
|
显示量程上限 |
ISLH |
全量程 |
模拟输出零点迁移量 |
1DAP |
全量程 |
|
显示值零点迁移量 |
1PB1 |
全量程 |
模拟输出比例设定值 |
1DAK |
0～1.999 |
|
显示值比例设定值 |
1KK1 |
0～1.999 |
八、SWP 智能万用温度变送器型谱
|
型 号 |
代 码 |
说 明 |
||||
|
SWP T101 |
□□―□ /□ |
|||||
|
输入信号 |
TC TR |
热电偶 热电阻 |
||||
|
分度号 |
□ |
见输入类型表 |
||||
|
量程范围 |
□ |
输入类型对应温度范围 |
||||
特殊分度号订货时请注明
输入类型
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
07 |
WRe |
0 ～2300 ℃ |
|
02 |
S |
0 ～1600 ℃ |
08 |
Pt100 |
-200～650 ℃ |
|
03 |
K |
0 ～1300 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
|
04 |
E |
0 ～1000 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
|
05 |
T |
-199.9～320.0 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
|
06 |
J |
0 ～1200 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
选型举例
SWP-T101TR08/0~300 ℃
SWP 智能万用温度变送器分度号 PT100, 输出量程 0 ～ 300 ℃，对应 4 ～ 20MA 输出
SWP-D01主要特点
1、适用于所有两线制变送器，无需电源，与使用传统国LCD一样。
2、大的LED显示，彻底解决了LCD在黑暗环境下无法显示的问题。
3、内置微处理器：分辨率为 1/216
4、可显示物理量：-1.9.9.9.9～9.9.9.9.9.。
5、压降<4.5V，3mA即可点亮。
6、带二路隔离式开关量输出，可以就地显示、控制与报警。
7、通过两按键编程、可实现零点、满量程、小数点、阻尼时间、开关报警及报警方向等的设定。
8、可安装在市面各种流行客体内，或为您的壳体单独定做。
SWP-DO2主要特点
1、高精度、高稳定性
2、内置微处理器，分辨率为1/216
3、可显示物理量：-1.9.9.9.9～9.9.9.9.9.。
4、压降<3V，1mA即可点亮。
5、可显示压力、温度、电导率、PH值等等，支持多种单位选择。
6、良好的人机界面，清晰明了的菜单提示。
7、光柱条实时显示百分比，报警时闪烁。
8、带二路隔离式开关量输出，可以就地显示、控制与报警。
9、可安装在市面各种流行客体内，或为您好的壳体单独定做。
外形尺寸
