说 明
|
|
防爆标记
|
[Exia]ⅡC
|
|
适应场所
|
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
|
|
电源
|
20～35VDC
|
|
安全区信号
|
输出电流：4～20mADC
负载电阻：0～680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
|
|
危险区信号
|
输入电流：4～20mADC或 输入电压：1～5VDC
输入阻抗：≥300KΩ
|
|
电源保护
|
电源反向保护
|
|
输出精度
|
0.1%F.S
|
|
温度漂移
|
0.01%F.S/10℃
|
|
仪表结构
|
ABS塑壳结构
|
|
适用现场设备
|
二线制阀门定位器、电气转换器等
|
|
型号规格
|
附加码
|
说明
|
||
|

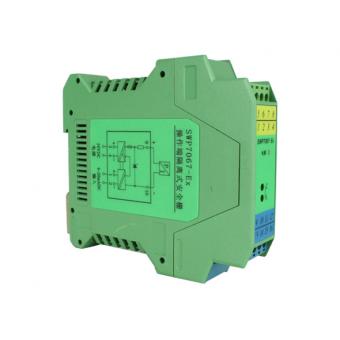

SWP7067-Ex
|
/□
|
|
一进一出
|
4～20mA输入
(安全区)
|
|
SWP7037-Ex
|
/□
|
/□
|
一进二出
|
|
|
SWP7038-Ex
|
/□
|
/□
|
二进二出
|
|
|
SWP7068-Ex
|
/□
|
|
一进一出
|
1～5 V输入
(安全区)
|
|
SWP7168-Ex
|
/□
|
/□
|
一进二出
|
|
|
SWP7069-Ex
|
/□
|
/□
|
二进二出
|
|
|
通道1输出类型
|
/I
|
|
通道1：4～20mA输出(危险区)
|
|
|
/V
|
|
通道1：1～5 V 输出(危险区)
|
||
|
通道2输出类型
|
/I
|
通道2：4～20mA输出(危险区)
|
||
|
/V
|
通道2：1～5 V 输出(危险区)
|
|||
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
