说 明
|
|
防爆标记
|
[Exia]ⅡC
|
|
适应场所
|
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
|
|
电源
|
20～35VDC
|
|
危险区信号输入
|
开关、接近开关
配电电压：≈8V（开路时）短路电流：≈8mA
|
|
安全区信号输出
|
继电器输出特性：
响应时间：≤20ms
驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载
晶体管输出特性：
外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护）
晶体管集电集输出：高电平：VCC, 低电平：≤2.5V
晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V
|
|
输入和输出特性（设置为同相控制时）
|
现场开关闭合或输入回路电流>2.1mA,输出晶体管导通,通道绿色指示灯亮
现场开关开路或输入回路电流<1.2mA,输出晶体管不导通, 通道绿色指示灯灭
|
|
输入和输出正反相控制设置
|
K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。
注：当以开关为输入信号，需要断线检测时，须在开关两端并联10KΩ电阻。
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求
|
|
使用环境温度
|
-20～+60℃
|
|
连接的现场设备
|
符合DIN19234的NAMUR接近开关、开关等现场设备（包括本安型的压力开关、温度开关、液位开关等）
|
|
型号规格
|
说明
|
|
|

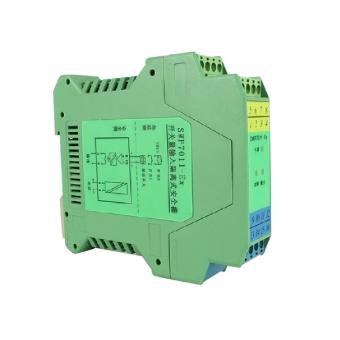

SWP7011-Ex
|
一进一出
|
危险区输入：开关、接近开关输入
安全区输出：继电器输出
|
|
SWP7111-Ex
|
一进二出
|
|
|
SWP7018-Ex
|
二进二出
|
|
|
SWP7013-Ex
|
一进一出
|
危险区输入：开关、接近开关输入
安全区输出：晶体管输出
|
|
SWP7113-Ex
|
一进二出
|
|
|
SWP7019-Ex
|
二进二出
|
|
