商品描述：

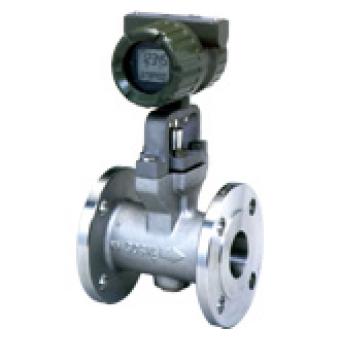

DY涡街流量计商品描述：

带SSP（数字信号处理）技术的新功能
SSP 是数字式旋涡流量计电路的一部分。SSP能分析数字式旋涡流量计内的流体情况，并用分析的数据自动针对使用状况作出最佳调整，SSP可在低流量区正确地检测旋涡，从而显著地提高了计量稳定性。该卓越功能是日本横河公司首创的数字化信号处理技术,是以往的旋涡流量计从未有的。
先进的自诊断功能
能判断并显示出诸如较大的管道振动和流态异常等使用状况。
高精度
读数的 ± 0.75% ( 液体)
读数的 ± 1% ( 气体, 蒸汽 )
温度范围大
高温型: 可高达450 °C
低温型: 最低可达 -200 °C
参数设定简单
使用频繁的参数组合放在一个模块中，从而减少了参数设定时间。
显示清晰、简明
能同时显示流量，累积流量和自诊断信息。
模拟/脉冲双重输出
同时输出流量信号和脉冲信号
报警输出
如有报警发生，就会有一个报警信号输出。
状态输出（流量开关功能）
发生报警时，由触点输出报警信号。此外，当流量低于设定值时，可由触点输出信号。
转换器结构紧凑
    备有BRAIN/HART通信和面板设定按钮
    同一结构的传感器可适用于测量液体，气体和蒸汽
    不锈钢传感器无运动件，耐用、安全
符合NACE标准
符合NAMUR 43标准
分离型电缆最大长度为30m
隔爆结构： JIS /FM/ATEX/CSA/SAA （隔爆/本安）

涡街流量计的性能指标

被测流体：液体，气体，蒸汽（避免多相流和粘附性)
测量流量范围：见一般规格书
精度：读数的 ± 0.75% (液体)、读数的 ± 1% (气体，蒸汽)
重复性：读数的 ± 0.2%
标定：流量计在出厂前经过水标定
正常工作条件：
    流体温度范围： - 40 ~ 260 °C （一般型）
                          -200 ~ 100 °C （低温型，选用）
                          - 40 ~ 450 °C （高温型，选用）
    工况压力范围：- 0.1Mpa (- 1kg/cm2) ~ 法兰额定值
    环境温度范围：- 40 ~ 85 °C （分离型传感器，分离型转换器）
                          -40 ~ 85 °C （一体型）
                          - 30 ~ 80 °C （一体型带表头）
    环境湿度： 5 ~ 100%RH （在40 °C 时）（无凝露）
    电源电压：10.5 ~ 42V DC （见电源电压与负载电阻之关系图）
    电气性能: 由于脉冲输出，报警输出和状态输出是使用共同端子的，所以不能同时使用这些功能。
    输出信号：双重输出（可同时获得模拟和晶体管触点输出信号）。这种情况下，参见“安装须知”项的电源和脉冲输出接线。
    模拟输出：4 ~ 20mA DC ，2线制
    晶体管触点输出：集电极开路，3线制
                            用参数设定来选择脉冲、报警或状态输出。
                            触点额定值：30V DC，120mA DC
                            低电平：0 ~ 2V DC
通信条件：
通信信号：BRAIN 或HART 通信信号（迭加在一个4 ~ 20mA DC 的信号上）。
通信线条件：负载电阻： 250 ~ 600W（包括电缆电阻）
电源电压：16.4 ~ 42V DC用于数字通信BRAIN和HART 协议（本安型为16.4 ~ 30V DC）。与其他电力线的间距：大于15cm (避免平行布线)。
BRAIN:
    通信距离：2km聚乙烯绝缘的PVC屏蔽电缆 (当使用“CEV”电缆时)，通信距离因使用的电缆类型不同而异。
    负载电容：小于0.22mF
    负载电感：小于0.33mH
    接受仪表的输入阻抗：在2.4kHz时，大于10kW
HART：
通信距离：使用多股双绞电缆时可达1.5 km，通信范围因使用的电缆类型不同而异。
特殊应用时的电缆长度：特殊应用时可用下列公式求得电缆长度
功能：
阻尼时间常数：0 ~ 99 sec (63% 响应时间)
注：延迟时间：0.5 sec,模拟输出电路时间常数：0.3 sec
脉冲输出功能：脉冲输出：
    定标脉冲，非定标脉冲，频率（在100% 输出时，每秒输出的脉冲数）
    脉冲频率：最大10 kHz
    占空比：约 50% （1：2 ~ 2：1）
自诊断和报警输出*：如有报警发生（超量程输出信号，EEPROM出错，振动噪声，阻塞，气泡等异常状态），就会有报警输出信号并显示出来。报警时，报警输出信号由ON 变为OFF状态。
状态输出功能：流量开关：如果流量低于设定的流量值时，就会输出一个状态信号。状态信号输出模式可以转换（ON/OFF）。
失电时的数据保护：数据（参数，累积值等）储存在EEPROM中，不需要备用电池。
补偿功能：
    仪器误差补偿：旋涡流量计的仪器误差可用5段近似折线（设定5个补偿系数）来进行补偿。
    雷诺数补偿：雷诺数小于20000时的输出误差可用5段近似折线来进行补偿。
    气体膨胀系数补偿：在测量可压缩性气体和蒸汽时，可用膨胀系数来补偿在流速高于35m / s时的误差。
硬件故障输出：如果CPU 或EEPROM发生故障，模拟输出电流为上限值21.6mA。模拟输出电流为上限还是下限（£3.6mA）可通过跳线来选择。
显示器：可同时显示用%表示的或用流量单位表示的瞬时流量和累积流量。可用设定键来设定参数。显示自诊断的简短信息。显示器的安装方向可左右转过90°。
符合EMC标准：EN61326 AS/NZS 2064
注：分离型转换器的专用信号电缆应采用金属套管布线
