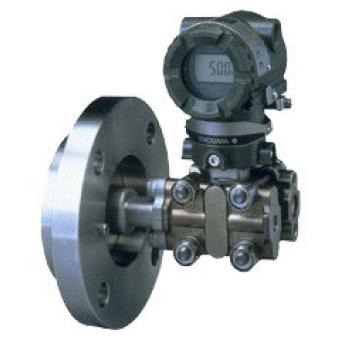

| EJA210A / EJA220A 法兰安装式差压变送器 |
||
| M膜盒 | H膜盒 | |
| 测量范围 | -100~100kPa (-400~400inH2O) |
-500~500kPa (-2000~2000inH2O) |
| 测量量程 | 1~100kPa (4~400inH2O) |
5~500kPa (20~2000inH2O) |
| 精度 | ±0.2% | ±0.2% |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | |
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | |
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |
| 电源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
|
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) |
|
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | |
| 最大工作压力 | 法兰额定压力 | |
| 安装 | 法兰安装 | |
| 法兰尺寸 | EJA210A: 3-inch (80mm)，2-inch (50mm) EJA220A: 4-inch (100mm)，3-inch (80mm) |
|
| 膜片材质 (高压侧) |
SUS316L，哈氏合金C-276，钽材 | |
| 法兰材质 | S25C，SUS304，SUS316 | |
| 外壳 | 铝合金或SUS316不锈钢(可选) | |
EJA210A/EJA220A-选型表
基本规格代码：EJA220A-DMSJ12G5A-92NN
| 第1项：输出信号 |
|
||||||||||||||||||||
| 第2项：测量量程（膜盒） |
|
||||||||||||||||||||
| 第3项：高压侧（法兰侧）接液材质 |
|
||||||||||||||||||||
| 第4项：法兰规格 |
|
||||||||||||||||||||
| 第5项：隔膜突出长度（X2） |
|
||||||||||||||||||||
| 第6项：法兰尺寸/材质 |
|
||||||||||||||||||||
| 第7项：低压侧过程接口 |
|
||||||||||||||||||||
| 第8项：螺栓和螺母材质 |
|
||||||||||||||||||||
| 第9项：安装方式 |
|
||||||||||||||||||||
| 第10项：电气接口 |
|
||||||||||||||||||||
| 第11项：内藏显示表 |
|
||||||||||||||||||||
| 第12项： - |
|
