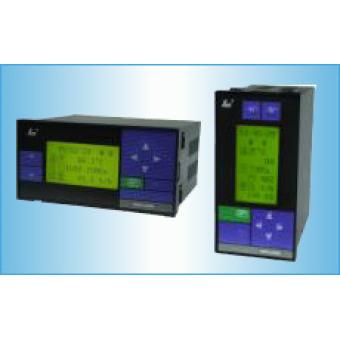

SWP-LCD-NLT天然气流量积算仪
|
|
SWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。
|
|
一、仪表特点
|
|
1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
|
|
2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
|
|
3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。
|
|
二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
|
|||||||
|
|
三、SWP-LCD-NLT系列天然气流量积算控制仪型谱表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★ 输入类型
|
||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 通讯方式
|
||||||||||||
|
|
★ 变送输出方式
|
||||||||||||||
|
|
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
|
|
★型号举例：
|
|
①SWP-LCD-NLT802-21-BC-HL－P－W－S
|
| 带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10 mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。 |
|
②SWP-LCD-NLT802-82-AC-LH－N－T
|
|
带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为第一路4～20mA，第二路1～5V， 第一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。
|
