SWP-LCD-NH(液位<=>容积控制仪)商品描述：

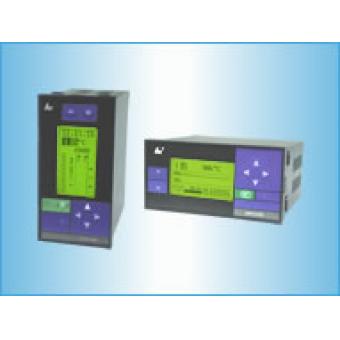

SWP-LCD-NH(液位<=>容积控制仪)

　　SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。

一、主要特点

　　1、有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。

　　2、采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号

SWP-LCD-NH80系列

接线图

仪表

外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

三、 SWP-LCD系列液位<=>容积控制仪型谱表

型号

代码

说明

SWP -LCD-N

□□ □ □□- □ □-□□- □ □ □ □ -□-□

新一代大屏幕带背光显示仪表

仪表功能

液位容积控制仪

带记录（液位<=>容积控制仪）

外形尺寸

160×80mm（横式）80×160mm（竖式）

控制作用

无控制（或报警）输出

带控制（或报警）输出

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

无馈电输出（可省略）

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表（可省略）

★ 输入类型(出厂默认值）

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20 mA	-9999～99999d	D	0～5 V	-9999～99999d	本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10 mA	-9999～99999d	R	用户特定	全量程
C	1～5 V	-9999～99999d

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V

★ 型号举例：

①SWP-LCD-NH801-02-A-N

LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。

②SWP-LCD-NH803-81-A-HLP

　　LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。

二、特殊技术参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号

SWP-LCD-NP系列（横式）

接线图

仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型号

代码

说明

SWP -LCD-N

□ □□□-□ □ □-□□- □ □-□-□-□

新一代大屏幕带背光液晶显示仪表

仪表功能

32段PID可编程序控制仪

外形尺寸

160×80mm（横），80×160mm（竖）

控制作用

PID调节功能

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

DC24V馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

★ 输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊规格	用户特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	SWP-LCD-NH(液位<=>容积控制仪)相关商品 SWP-LED数字显示控制仪/光柱显... SWP-LCD-NH(液位<=>容积控制仪)相关下载报价单服务承诺: 1、我们向您保证所售商品为正品行货，并开具增值税发票，与商品送达后寄送。 2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！ 3、产品销售不限区域（限区域产品有说明），我们的客户遍布全国各地。所有分类智能数显仪表流量仪表单元组合温度仪表压力仪表物位仪表阀门智能控制系统品牌安东仪表ANTHONE 昌晖仪表SWP 东辉仪表DY2000 霍尼韦尔Honeywell 澳泰仪表仪表库存台湾铨盛仪表ADTEK 百特仪表虹润仪表NHR 宇电仪表YUDIAN 泛达仪表上润仪表WP 雅达仪表YDAD SHINKO神港锋铨日图GRAPHTEC 横河YOKOGAWA SATO日本佐藤日本岛电SHIMADEN CHINO千野 Teshow/台松电子 RKC理化施耐德Schneider 欧姆龙(OMRON) 奥托尼克斯AUTONICS HANWOOL汉沃 SONY索尼 MITSUBISHI三菱富士（FUJI）浏览历史公司简介 \| 联系我们 \| 隐私保护 \| 免责条款 \| 网店信息 © 2005-2024 上海锋铨智能化系统有限公司版权所有，并保留所有权利。销售热线：021-6992-7566 电子邮件：shfqznh@163.com 沪ICP备12020621号-1 QQ咨询在线咨询售前咨询售前咨询售前咨询售后服务
