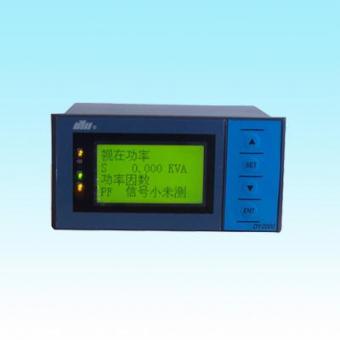

Y2000液晶显示位置/比例(阀位反馈)PID调节数字仪表
一、主要特点:
1. 图形液晶显示技术,全中文菜单,操作方便。
2. 调节器带伺服放大器功能,直接控制电动执行机构。
3. SSR输出的仪表具有过流保护功能。
4. 可同时带测量信号变送输出。
图形液晶显示技术,全中文菜单,操作方便。调节器带伺服放大器功能,直接控制电动执行机构。输出的仪表具有过流保护功能。可同时带测量信号变送输出。
二、 DY2000液晶显示位置/比例(阀位反馈)PID调节数字仪表接线图
注:1.本仪表所带的馈电通常为24VDC,当阀位信号为电位器时仪表带5VDC馈电输出。
2.“继电器控制输出”仪表继电器负载≤100W;“可控硅控制输出”仪表可控硅负载≤250W。
三、DY2000 液晶显示位置/比例(阀位反馈)PID调节数字仪表型谱
型 谱 |
说 明 |
|||||||||||||
DY |
大延牌智能型仪表 |
|||||||||||||
|
2 |
SMT+开关电源(AC:85V~265V 50/60Hz) |
||||||||||||
|
1 |
宽×高×深:(160×80×115) mm |
||||||||||||
2 |
(80×160×115) mm |
|||||||||||||
9 |
(96×96×112) mm |
|||||||||||||
|
FL |
液晶显示位置/比例(阀位反馈)PID调节数字仪表 |
||||||||||||
|
|
缺省为黄色背光 |
||||||||||||
B |
蓝色背光 |
|||||||||||||
|
S |
SSR输出 |
||||||||||||
R |
继电器输出 |
|||||||||||||
|
0 |
无输出 |
||||||||||||
1 |
报警(O1) |
|||||||||||||
2 |
报警(O1)+报警(O4) |
|||||||||||||
3 |
报警(O1)+(4~20)mA变送输出(O4) |
|||||||||||||
4 |
报警(O1)+(1~5)V变送输出(O4) |
|||||||||||||
5 |
通讯(O1)+报警(O4) |
|||||||||||||
6 |
通讯(O1)+(4~20)mA变送输出(O4) |
|||||||||||||
7 |
通讯(O1)+(1~5)V变送输出(O4) |
|||||||||||||
9 |
用户特殊要求的输出 |
|||||||||||||
2 |
阀位信号:电位器,加5VDC输出 |
|||||||||||||
6 |
阀位信号:(4~20)mA |
|||||||||||||
8 |
阀位信号:(1~5)V |
|||||||||||||
9 |
用户特殊要求 |
|||||||||||||
0 |
输入信号类型由用户自由选择,出厂时设定在(1~5)V |
|||||||||||||
1 |
适配K、B、J、E、T、S、R热电偶 |
|||||||||||||
2 |
适配Pt100、Cu50热电阻 |
|||||||||||||
3 |
适配霍尔变送器mV,量程自由设定 |
|||||||||||||
4 |
适配远传压力表(30~350)Ω,量程自由设定 |
|||||||||||||
6 |
适配(4~20)mA输入,量程自由设定 |
|||||||||||||
8 |
适配(1~5)V输入,量程自由设定 |
|||||||||||||
9 |
用户特殊要求的分度号 |
|||||||||||||
|
缺省为220VAC供电 |
|||||||||||||
D |
24VDC供电 |
|||||||||||||
|
|
缺省为无附加24VDC馈电电源输出 |
||||||||||||
P |
附加24VDC馈电电源输出 |
|||||||||||||
缺省为不带串行通讯接口 |
||||||||||||||
2 |
RS232串行通讯接口 |
|||||||||||||
4 |
RS485串行通讯接口(带隔离) |
|||||||||||||
M |
Modbus协议 |
|||||||||||||
