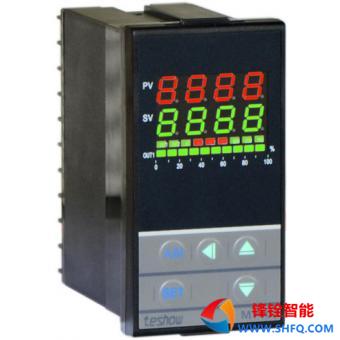

主要规格/特殊功能
产品规格：
MY106 仪表尺寸（mm） 长 x 宽 x 高 48 x 48 x 94
MY506 仪表尺寸（mm） 长 x 宽 x 高 96 x 48 x 94
MY406 仪表尺寸（mm） 长 x 宽 x 高 48 x 96 x 94
MY706 仪表尺寸（mm） 长 x 宽 x 高 72 x 72 x 94
MY906 仪表尺寸（mm） 长 x 宽 x 高 96 x 96 x 94
参数 参数明细 量程范围
PV输入
输入类型 热电偶（K,J,R,S,B,E,N,T,W,PL,U,L）
热电阻（PT100?,JPT100 ?,JPT50 ?）
线性输入（-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位（每路）
显示 PV/SV显示 4位，7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程 +/- 0.2%
控制方式 比例带（P） 0-200%（on/off控制时P=0）
积分时间（I） 0-3600sec (PD控制时 I=0)
微分时间（D） 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma → 0,固态继电器 → 1，机电继电器?10)
死区时间 0-1000sec (死区时间补偿)
输出 继电器输出 接点信号，单刀双掷开关信号，3A/240VAC)
电压输出 脉冲电压，20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器，三相固态继电器，单相可控硅，三相可控硅
报警 通道 三路（可选）
模式 17种报警类型可选
计时器 频闪报警，连续报警，计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段（每个）
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485 TTL
通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%（不结露）
可程式化功能: 具有2 组、每组8 段之过程控制可供选定。(option) 输出功能: 最大可选二组输出标准控制输出有继电器、SSR
驱动、电压V、电流mA 四种方式可选”加热”、”冷却”单输出，或”加热/冷却” 双输出模式。(option) 可选三线式比例马达
阀，作流量控制。可选单相SCR/三相SCR 之零位控制或相位控制。(option) 控制模式: 可由操作键选PID 或FUZZY 之控制模式，
对应各种不同负载。 警报输出: 最大可选三组警报输出，每组有17 种模式设定可选择。内建LBA sensor 断线警报。 动态的加
热器电流显示、检知、及保护 再传输功能: 可将PV、SV 值，以DC 4~20mA、0~20 mA、0~5V、0~10V、1~5V、 2~10V 信号方式，
动态传送至外部显示器、记录器作监控使用。(option) 遥控输入功能: 可接受来自PLC 或其它控制器提供之mA / V 信号来遥控
MY 的SV 设定值。(option) 通讯功能: 使用Modbus 通讯协议，轻易接上各种HMI 人机接口及PLC。具有RS232 和RS485 通讯功能
可供选定。(option) 可连接32 台，最长距离1200 公尺 母表带子表功能: 主表可遥控最多10 台子表的SV 值，使全部控制器的
SV 同时达到最大值。(option) 防水防尘功能: 前面防水防尘，IP65 设计，委托国外测试机构试验合格(option) PV 补正功能:
可手动补偿温度显示误差，( PV offset )。 数字PV 滤波器功能:对应sensor 信号输入急遽变化场合，可使显示稳定 功能锁定
功能: 依不同设定阶层，显示不同程度的选单，可避免设定值被更改 其他功能: 可切换自动/手动输出，现场试机非常方便。 输
出百分比直接显示于面板上(10 个LED)，控制状态一目了然。 电源中断时，高信赖度E2PROM 可保存设定参数。 具有自行诊断功
能，可显示出故障状况。 Auto-zero 及Auto-span 之功能，不因长时间使用而使精度劣化。 自由电压AC85 ~ 265V 对应，不必
担心电源变更。另可选DC24V (option)。
