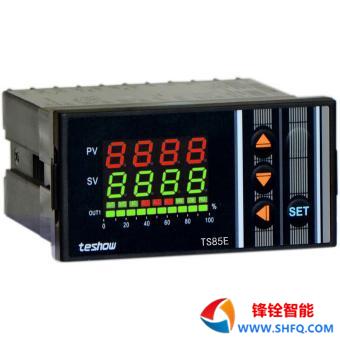

●TS8E系列儀表：4位大LED數碼顯示，帶輸出百分比光柱指示，測量精度0.3%熱電偶，
熱電阻輸入時最大分辯率0 1度，模擬量如o—10VDC輸入時最大分辯率為0.001。
●使用前請確定儀表供電電源及輸出類型是否正確，產品外殼接綫圖中有標識，產品代
碼CODE第4第5位位表示輸出類型，如繼電器，電壓脈沖接固態繼電器或4-20mA輸出
等等。詳見“F產品型號及功能代碼”。
●儀表輸入信號熱電偶、熱電阻可自由設定，使用前請先選擇儀表輸入信號，使之與傳
感器相符合，詳見本說明書“6 3”參數INP1說明。若需模擬量輸入需定貨指明。
●儀表出廠一般OUT為反作用控制I加熱型l，用戶也可自行選擇OUT為正作用控制
（冷卻型），詳見本說明書“63”參數Oud說明。
●PID控制：儀表出廠一般為PID控制，帶自整定功能。
●位式控制：將比例帶P設為o.o即可轉為位式控制，詳見本說明書“6.1”參數P說阴。
位式回差為HYS。加熱作用時：PV大于SVI輸出OUT停止，Pv小于SV-HYS輸出OUT殷
動。 冷卻作用時：PV大于SV+HYS輸出殷動，PV小于sv輸出停止
●時間比例控制：若P≠o，I=O，d=0則可轉為純時間比例控制，比例再設定為rSt，控制
周期為CYt。加熱作用時：rSt數值越大輸出越大。冷卻作用時：rSt數值越大輸出越小。
●*。PID控制時，建議用戶采用自整定方式提高控制效果，詳見”7自整定”說明。
●模擬量輸出時在某些特殊控制場合為了讓輸出更佳平穩，可開殷輸出緩冲功能，詳見
“6 1菜單一中bUFF”說明。
