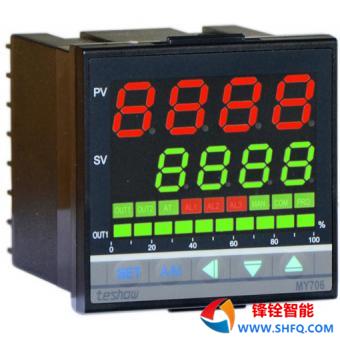

MY06系列儀表：4位大LED數碼顯示，帶輸出百分比光柱指示，測量精度o．2%
熱電偶，熱電阻輸入時最大分辯率o．1度，模擬量如O-lOVDC輸入時最大分辯
率為0.001，手／自動無擾動切換功能，2組獨立PID加熱／冷卻雙輸出。
●使用前請確定儀表供電電源及輸出類型是否正確，產品外殼接綫圖中有標識，
產品代碼CODE第4第5位位表示輸出類型，如繼電器，電壓脈冲接固態繼電
器或4-20mA輸出等等。詳見“1產品型號及功能代碼”。
●儀表輸入信號熱電偶、熱電阻可自由設定，使用前請先選擇儀表輸入信號，
使之與傳感器相符合，詳見本說明書“6 3”參數INP1說明。若需模擬量輸
入需定貨指明。
●儀表支持手自動切換功能，詳見“7手自動切換控制”
●儀表出廠一般OUT1為反作用控制I加熱型l，OUT2為正作用控制I冷卻型l
用戶也可自行選擇OUT1為正作用控制（冷卻型），詳見本說明書“6 3”參數
OUd說明．
●雙組獨立PID加熱／冷卻輸出功能，詳見“10加熱冷卻雙輸出說明”
●PID控制：儀表出廠一般為PID控制，帶自整定功能。
●位式控制：將比例帶P設為o.o即可轉為位式控制，詳見本說明書“6.1”參數P
說明，及“9控制方式說明”。位式回差為HYS。加熱作用時：PV大于SVI輸出
OUT停止，PV小于SV-HYS輸出OUT殷動，適用于OUT1。 冷卻作用時：PV大
于SV+HYS輸出啟動，PV小于sv輸出停止，適用于OUT1或OUT2
●時間比例控制：若P≠o，1=0，d=0則可轉為純時間比例控制，比例再設定為
rSt，控制周期為CYt。加熱作用時：rSt數值越大輸出越大，冷卻作用時：
rSt數值越大輸出越小。適用于OUT1或OUT2， 詳見本說明書“9."‘10”
●**PID控制時，建議用戶采用自整定方式提高控制效果，詳見”8自整定”說明。
●模擬量輸出時在某些特殊控制場合為了讓輸出更佳平穩，可開殷輸出緩冲功
能，詳見“62菜單一中bUFF”說明。
