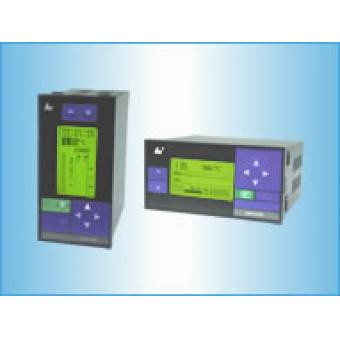

SWP-LCD-NP 32段PID可编程序控制仪
|
|
SWP-LCD-NP32段PID可编程序控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与远传。适用于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲线进行控制，最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
|
|
一．仪表特点
|
|
1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
|
|
2、最多可分六十四段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
|
 |
|
3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
|
|
4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。
|
|
5、采用双区PID控制，抑制超调，提高控制精度。
|
 |
|
二、 特殊技术参数
|
||||||||||||||
|
|
三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
|
|||||||
|
|
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★ 输入类型
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 报警输出方式
|
||||||||||||||
|
|
★ 变送输出方式
|
||||||||||||||
|
|
★ 通讯方式
|
||||||||||||
|
|
★ 控制输出方式
|
||||||||||||||||||||||
|
|
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
|
|
★ 型号举例：
|
|
①SWP-LCD-NP805-21-09-HL-P-W-S
|
|
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
|
|
②SWP-LCD-NP805-81-08-LH-P-T
|
|
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
|
