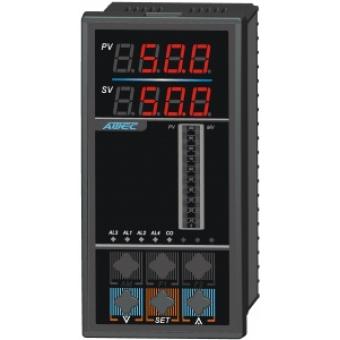

AOZ7000系列双回路智能数字显示仪表
适用范围
适用于温度、压力、液位、流量、重量等工业过程参数的测量与显示。
功能特点
万能输入信号
单片机智能化
可带RS232/RS485等隔离通讯接口
仪表外形与尺寸
外形尺寸(W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸(W×H)（mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOZ7000接线图
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOZ7000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
Z |
3.设计型号 双回路数字显示仪表 |
|||||||||||||||
|
7 |
4.设计系列 双回路 |
|||||||||||||||
|
0 |
5.控制继电器 0个继电器输出 |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
1 2 3 4 5 6 7 8 9 U |
6-7.输入类型 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
||||||||||||||
|
0 |
8.变送输出类型 无模拟变送输出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
9-10.外形结构类型 160×80 mm横表 80×160 mm竖表 96×48 mm横表 48×96 mm竖表 96×96 mm方表 |
||||||||||||||
|
N P |
11.配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
12.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
13.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
Z |
7 |
0 |
6 |
6 |
0 |
S |
9 |
P |
A |
0 |
标准选型举例 |
