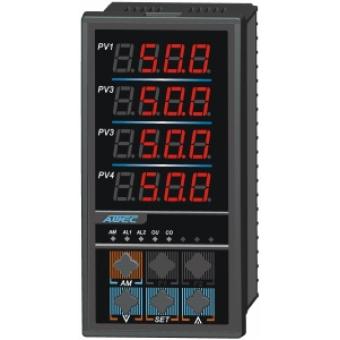

AOB8000系列智能型四回路、四数显、双输出控制变送仪
适用范围
适用于温度、压力、液位、流量等工业过程参数的测量、显示、控制和变送输出。
功能特点
万能输入信号
单片机智能化
四屏数字显示。（显示内容可菜单选择）
每个回路可选择四个报警控制输出中的一个或者多个（报警跟随）
第一、第二回路分别带0-10mA，4-20mA，0-5V，1-5V隔离变送输出
可带RS232/RS485等隔离通讯接口
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）： 160×80×110 80×160×110
开孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOB8000接线图
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
