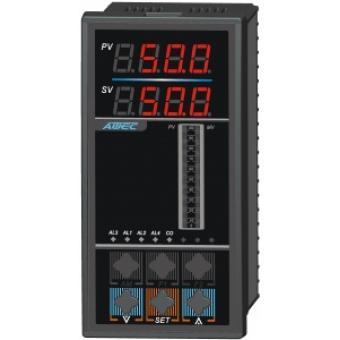

AOD5000系列万能信号输入多通道巡检仪
适用范围
适用于设备的轴温、管道风温和炉窑温度等各种工业过程缓变参数的巡回监测与报警控制。
功能特点
万能输入信号
单片机智能化
报警继电器
可带一路极大值/极小值/平均值变送输出
可带RS232/RS485隔离通讯接口
仪表外形与尺寸
AOD5000接线图
外形尺寸(W×H×D)（mm）：
96×96×110
开孔尺寸(W×H) (mm)：
92+0.5×92+0.5
外形尺寸(W×H×D)（mm）：
160×80×110 80×160×110
开孔尺寸(W×H) (mm)：
152+0.5×76+0.5 76+0.5×152+0.5
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOD5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
D |
3.设计型号 巡检仪表 |
|||||||||||||||
|
5 5 |
0 1 |
8 6 |
4-5.设计系列 8回路 16回路 |
|||||||||||||
|
0 1 2 3 4 5 6 |
5.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 8路上下限16个继电器输出(RL1) 16路下限16个继电器输出(RL3) 16路上限16个继电器输出(RL4) 16路上下限32个继电器输出(RL1+RL2) |
|||||||||||||||
|
1 2 3 4 5 6 7 8 9 U |
6.输入类型 1.热电偶输入 2.热电阻输入 3.霍尔变送器输入 4.远传压力表输入 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 9.用户特殊要求的输入 U.万能输入 |
|||||||||||||||
|
0 5 6 7 8 9 |
7.变送输出类型 无模拟变送输出 0～10mA瞬时模拟变送输出 4～20mA瞬时模拟变送输出 0～5V瞬时模拟变送输出 1～5V瞬时模拟变送输出 用户要求的瞬时模拟变送输出 |
|||||||||||||||
|
H V S |
8 8 9 |
8-9.外形结构类型 160×80 mm横表 80×160 mm竖表 96×96 mm方表 |
||||||||||||||
|
N P |
10.配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
11.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
D |
5 |
0 |
8 |
0 |
6 |
0 |
S |
9 |
P |
A |
0 |
标准选型举例 |
