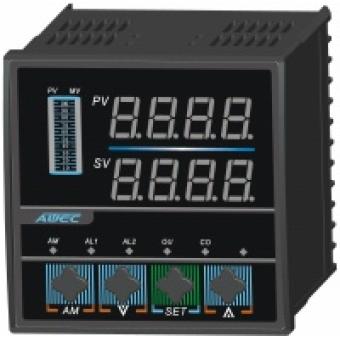

AOE5000系列单回路差值变送仪
适用范围
本系列仪表有两个输入端，可适配两个液位传感器，输入两个液位信号，并以液位差的形式进行显示、控制和变送输出。适用于自来水、水库大坝等液位差的测量、显示、控制和变送输出。
功能特点
输入信号
两个输入端均可接收0-10mA，4-20mA，0-5V，1-5V信号，它们之间按键可切换，即设即用。
两个输入端允许选择不同的输入信号和设置不同的信号量程。
双屏显示
主屏显示液位差值。液位差值(△L)=液位1（PV1）- 液位2（PV2）
附屏可选择显示液位1、液位2、报警设定值或变送输出值。
四个液位差报警控制输出继电器，其报警控制值、报警方式（上限报警/下限报警）、报警回差均可分别设定。
液位差值隔离变送输出。
10mA，4-20mA，0-5V，1-5V输出可设定。
变送量程自由设定。
可带RS232/RS485等隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm)： 96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) (mm)： 92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOE5000接线图
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
