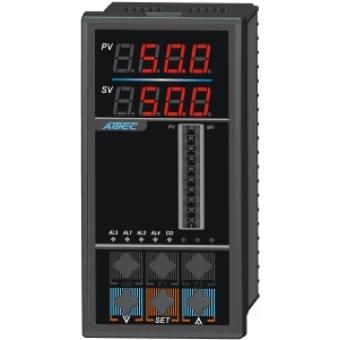

AOH5000系列炉膛负压数显记录仪
适用范围
AOH5000系列炉膛负压数显记录仪接受0-10mA/4-20mA/1-5V/0-5V的炉膛负压输入信号，进行炉膛负压指示，并记录当天（24小时内）和当天内各班次（三班或四班）炉膛负压超限报警的次数、累计时间和每次超限报警的最大值（和最小值），并带炉膛负压隔离变送输出，适用于电厂和锅炉炉膛负压的监视，记录和变送输出。
功能特点
输入信号0-10mA，4-20mA，1-5V，0-5V通用。
单片机智能化设计，长期运行无漂移。
保持24小时内各班次（三班或四班可设定）超限报警的次数、累计时间和各次的最大值或最小值。
带炉膛负压0-10mA、4-20mA、1-5V、0-5V隔离变送输出。
可带RS232/RS485等隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm)：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) (mm)：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOH5000接线图
备注：以上为竖表接线图例，将图例顺时针旋转90度即为横表接线图，即横表电源接线在左下角
AOH5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
H |
3.设计型号 炉膛负压记录仪表 |
|||||||||||||||
|
5 |
4.设计系列 单回路 |
|||||||||||||||
|
0 1 2 3 |
5.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 3个继电器输出 |
|||||||||||||||
|
5 6 7 8 |
6.输入类型 5.0～10mA输入 6.4～20mA输入 7.0～5V输入 8.1～5V输入 |
|||||||||||||||
|
0 5 6 7 8 |
7.变送输出类型 无模拟变送输出 0～10mA瞬时模拟变送输出 4～20mA瞬时模拟变送输出 0～5V瞬时模拟变送输出 1～5V瞬时模拟变送输出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
8-9.外形结构类型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
10. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
11.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
12.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
H |
5 |
2 |
6 |
0 |
S |
9 |
P |
A |
0 |
标准选型举例 |
