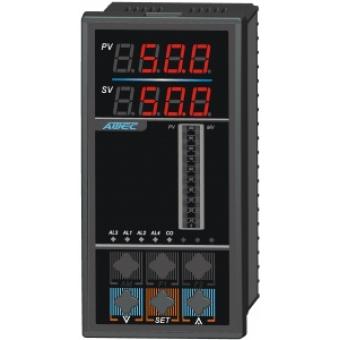

AOGI5000智能型双色电接点液位显示仪表/浮球液位显示仪表
适用范围
AOGI5000智能型双色电接点液位显示仪表/浮球液位显示仪表接收液位开关信号，可分别设定每个液位开关的液位值，以LED数码形式指示当前液位，并可和计算机连接通讯。适用于和各种电接点液位计和浮球液位计配套，用于锅炉汽包水位和其他液位的测量显示。
功能特点
采用单片机技术设计，可灵活设置各输入各接点的液位值，能和任一厂家的电接点液位计浮球位计配套。
最多输入接点数19个，19个以下可任意配置。
具有数字和光柱两组显示，使用直观方便。
具有变送输出和上下限报警输出。
具有RS232/RS485通讯接口，可和上位机通讯。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm)： 80×160×110
开孔尺寸 (W×H) (mm)： 76+0.5×152+0.5
AOGI5000接线图
 |
AOGI5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
G |
I |
3-4.设计型号 电接点光柱变送仪表 |
||||||||||||||
|
5 |
5.设计系列 单回路 |
|||||||||||||||
|
0 1 2 3 4 |
6.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 3个继电器输出 4个继电器输出 |
|||||||||||||||
|
0 0 1 1 |
4 8 6 9 |
7-8.输入点数 0-4干触点输入 0-8干触点输入 0-16干触点输入 0-19干触点输入 |
||||||||||||||
|
0 5 6 7 8 9 |
9.变送输出类型 无模拟变送输出 0～10mA瞬时模拟变送输出 4～20mA瞬时模拟变送输出 0～5V瞬时模拟变送输出 1～5V瞬时模拟变送输出 用户要求的瞬时模拟变送输出 |
|||||||||||||||
|
V |
6 |
10-11.外形结构类型 80× |
||||||||||||||
|
N P |
12. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
13.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
14.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
G |
I |
5 |
0 |
0 |
8 |
0 |
V |
6 |
P |
A |
0 |
标准选型举例 |
