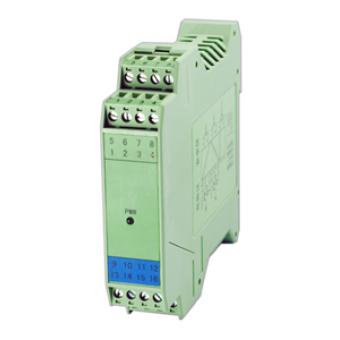

AO5019AL检测端接近开关输入隔离式安全栅 继电器(二入二出) 商品描述:
性能简介
将危险区的NAMUR接近开关信号, 经隔离转换输出到安全区。输出方式为两路继电器输出,同时可进行反相选择。
输入端、输出端及电源端三方隔离,具有线路故障检测功能。
技术参数
防爆等级:[Exia]ⅡC
危险区允许输入信号:NAMUR接近开关
有源信号触发点:
输入信号>2.1mΑ时,表示为“开”(ON)
输入信号<1.2mΑ时,表示为“关”(OFF)
短路电流:约8mΑ 开路电压:8V
线路故障检测功能(LFD):
输入电流<50μA,判定为输入断线
输入电流>6mA,判定为输入短路
向安全区输出信号:继电器触点
继电器触点容量(阻性负载):
125V AC、0.5A;24V DC、1A
继电器动作时间:<20ms
输入和输出为反相控制设置:
K1,K3置为ON侧,对应通道的输入与输出反相。
K1,K3置为1侧,3侧对应通道的输入与输出同相。
K2,K4置为ON侧,无LFD功能。
K2,K4置为2侧,4侧含LFD指示功能。
开关寿命:大于10万次 开关频率:<10Hz
介电强度:≥2500V AC(输入/输出/电源之间,漏电流1mA,测试时间1min)
绝缘电阻:≥100MΩ(输入/输出/电源之间)
电磁兼容:EMC符合IEC61000—4
国家仪器仪表电器产品质量监督检验中心(CQST)认证参数: Um=250V AC/DC
9、10端子间,11、12端子间:
Uo=10.5V,Io=13mA,Po=34mW
ⅡC ⅡB ⅡA
Co 1.6µF 11.7µF 52.5µF
Lo 147mH 441mH 1000mH
电 源:直流18V~32V(典型值24V DC)
功 耗:直流24V供电,两路继电器输出1.0W
面板指示灯
CH1、CH2:输出信号状态指示灯(红黄双色)。信号断路或短路时,相应通道的指示灯显示为红色;输出回路闭合时,相应通道指示灯显示为黄色。
使用环境
工作中环境温度:−20℃~+60℃
工作中允许相对湿度:10%RH~90%RH(40℃)
工作中允许大气压力:80kPa~106kPa
储运过程中允许环境温度:−40℃~+80℃
