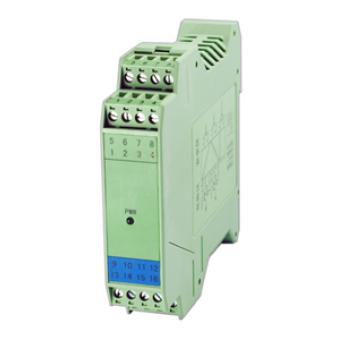

AO5020NPN检测端干接点输入隔离式安全栅 集电极(一入一出、一入二出)商品描述:
性能简介
将危险区的干接点信号,经隔离转换输出到安全区。输出方式为集电极开路输出,同时可进行反相选择。
输入端、输出端及电源端三方隔离,具有线路故障检测功能。可连接行程开关、限位开关、压力开关、液位开关等现场设备。
技术参数
防爆等级: [Exia]ⅡC
危险区允许输入信号:干接点信号
线路故障检测功能(LFD):
输入电流<50μA,判定为输入断线;
输入电流>6mA,判定为输入短路
向安全区输出信号:集电极开路
电流输出:≤40mA 短路电流:<100mA
外部最大输入电压:40VDC 开关频率:<5kHz
输入和输出为反相控制设置:
K1置为ON侧,对应通道的输入与输出反相。
K1置为1侧,对应通道的输入与输出同相。
K2置为ON侧,不含断线报警输出功能(无LFD功能)。
K2置为2侧,含断线报警输出功能(含LFD功能)。
介电强度:≥2500V AC(输入/输出/电源之间,漏电流1mA,测试时间1min)
绝缘电阻:≥100MΩ(输入/输出/电源之间)
电磁兼容:EMC符合IEC61000—4
国家仪器仪表电器产品质量监督检验中心(CQST)认证参数:9、10端子间:Um=250V AC/DC
Uo=10.5V,Io=13mA,Po=34mW
ⅡC ⅡB ⅡA
Co 1.6µF 11.7µF 52.5µF
Lo 147mH 441mH 1000mH
电 源:直流18~32V(典型值24V DC)
功 耗:直流24V供电,单路集电极开路输出0.7W
直流24V供电,两路集电极开路输出1.0W
面板指示灯
CH:输出信号状态指示灯(红黄双色)。信号断路或短路时显示为红色;输出回路闭合时显示为黄色。
使用环境
工作中环境温度:−20℃~+60℃
工作中允许相对湿度:10%RH~90%RH(40℃)
工作中允许大气压力:80kPa~106kPa
储运过程中允许环境温度:−40℃~+80℃
安装注意事项
安装位置不得有强烈振动,以及来自信号端、电源端及空间的超过IEC61000-4-系列中第三类工业现场电磁干扰的强度,并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质
