12路继电器信号, 6 路 DC24V 馈电, 4 路模拟量输出,根据用户设定要求完成从信号采集、控制、记录、追忆到传送的全过程。 | ||||||||||||||||

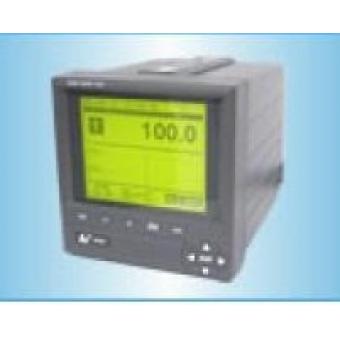

SWP-NSR 智能化单色 LCD 无纸记录仪可直接与带有 RS232 串行口的打印机连接,实现数据或曲线的打印。
|
||||||||||||||||
SWP-NSR 智能化单色 LCD 无纸记录仪的串行通讯接口可采用 SR-BUS 仪表通讯协议或 MODBUS RTU 通讯协议与上位机进行数据传输,实现记录数据的集中管理。
|
||||||||||||||||
SWP-NSR 智能化单色 LCD 无纸记录仪可对传感器馈电输出,组成的系统可省去配电器。
|
||||||||||||||||
主要特点
|
||||||||||||||||
1.1多路输入、输出通道 |
||||||||||||||||
输入通道:全可切、全隔离信号最多 12 路。 |
||||||||||||||||
DC24V 馈电输出通道:最多可达 6 路 |
||||||||||||||||
继电器输出通道:最多可达 12 路 |
||||||||||||||||
模拟量输出通道:最多可达 4 路
|
||||||||||||||||
1.2多功能的显示画面: |
||||||||||||||||
采用了大屏幕液晶图形显示板作为显示屏,可集中显示中文菜单、输入通道号、测量计算数值、过程曲线、工程单位、百分比棒图、
|
||||||||||||||||
输出和报警状况、历史记录追忆等。
|
||||||||||||||||
1.3便捷的操作界面: |
||||||||||||||||
快捷的中文菜单,提示用户逐级完成参数设定。 |
||||||||||||||||
明确的中文信息,标识显示数据的工程涵义。 |
||||||||||||||||
丰富的图形画面,提供需要显示的参数组合。 |
||||||||||||||||
轻触式面板按键,方便用户进行各种的操作。
|
||||||||||||||||
1.4高容量的存储空间: |
||||||||||||||||
内置大容量存储器最多 16Mbit 存储空间,记录点保存记录时刻的数值。
|
||||||||||||||||
1.5快速的通讯速率: |
||||||||||||||||
设有标准双向串行通讯口,能以高达 57600pbs 的速率与上位机或其它相关的设备进行数据交换。可选择 RS-232 或 RS-485 通讯方 式。
|
||||||||||||||||
1.6灵活的附加功能: |
||||||||||||||||
通过附加的模块与相应的参数设定,仪表可提供模拟变送信号输出,打印机接口信号输出,直流馈电电源输出,标准双向串行通讯接
|
||||||||||||||||
口,报警音响蜂鸣器输出等。灵活的运算通道类型,可实现许多特殊的功能要求。
|
||||||||||||||||
1.7强大的记录追忆功能: |
||||||||||||||||
可单步追忆。 |
||||||||||||||||
可自动连续(追忆速度分 20 档可调)追忆。 |
||||||||||||||||
可按时间查询追忆。 |
||||||||||||||||
可通过移动定位轴来查看历史数据及曲线。
|
||||||||||||||||
1.8通过 SWP-SPC2000 版工控组态软件, NSR 系列单色 LCD 无纸记录仪和其他仪表以 485 通讯方式可方便地组成高性能、低价位的工
|
||||||||||||||||
控系统。
|
主要技术指标
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输入信号 模拟量输入: 热电偶 B 、 S 、 K 、 E 、 T 、 J 、 W
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
热电阻 PT100 、 CU50
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电压 0 — 5V 1 — 5V
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0 — 100mV 0 — 20mV
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电流 0 — 10mA 4 — 20mA
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
脉冲量输入: 矩形波,正弦波或三角波
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
幅度 ≥ 4V 频率0 – 15KHz
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输出信号 模拟量输出: 电流 0 — 10mA (负载≤ 750 Ω )
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 — 20mA (负载 ≤ 500 Ω )
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
电压 0 — 5V (负载 ≥ 250K Ω )
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 — 5V (负载 ≥ 250K Ω )
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
开关量输出: 继电器触点容量: AC 220V/3A 或 DC 24V/5A (阻性负载)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SCR 输出 —— 400V/0.5A
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SSR 输出 —— 5 – 24V/0.05A
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
馈电输出: DC 24V/30mA
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
精 度 0.5%FS ± 1 字 或 0.2% FS ± 1 字 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
小信号切除 0 — 25.5%FS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
测量范围 - 1999 — 999999 字 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
采样周期 1 秒 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
记录间隔 1 秒—— 4 分钟之间以秒为单位共 240 档可供选择。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
显示方式 背光式大屏幕真彩液晶( LCD )图形显示板 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
显示内容可由汉字,西文,数字,过程曲线,光柱等组成
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
通过面板按键可完成画面翻页,历史数据前后搜索, LCD 画面对比度,屏幕时标变更等
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
参数设定 中文菜单提示,通过按键或上位机通讯口设定,设定参数密码锁定。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
报警功能 每个通道最多可以设定 4 个报警点,每个报警点可选择上限或下限报警,可设置报警输出延时时间、报警 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
回差、继电器触点输出( 12 个继电器可复用)、蜂鸣报警输出。还可设置外接报警音响触点和报警屏自
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
动切换功能。每个通道保存最新的 16 条报警信息。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
控制方式 可选择带回差的 ON/OFF 继电器触点输出 ( AC220V/3A )。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
通讯输出 RS232/485 ,波特率 1200 ~ 19200pbs ( 带光隔,仪表后侧接口 ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1200 ~ 57600pbs ( TTL 电平,仪表前端 USB 接口 ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
打印功能 可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 LQ-300K ) ,打印历史数据或曲线。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
保护方式 设定参数永久保存,记录数据断电保存,内置看门狗电路。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
语 言 简体中文 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用环境 环境温度 0 ~ 45 ℃ 相对湿度 ≤ 85%RH 避免强腐蚀性气体。 电源电压 AC 220V + 10 - 15% 50— 60Hz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
功 耗 ≤ 25W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
重 量 约 2700 g |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
安 装 仪表尺寸: 144 × 144 × 240 mm 开孔尺寸: 138 × 138 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
安装: 卡条式固定架 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
存储容量 最大 存储空间为 16Mbit ,数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关,可参考下表:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
