特性及优势
l 测量不受下列因素影响:
-液体密度,固体物料的疏松程度
-温度
-加料时的粉尘
l 液体表面的泡沫对测量无影响
l 同轴杆式的探头测量完全不受罐体及安装短管的内部结构的影响
l 探杆和探缆可更换
l HART或PROFIBUS-PA通信协议及基金会现场总线协议,标定简便、通过数字液晶显示轻松实现现场 标定操作,通过软件AOPF实现简单的组态设定和编程

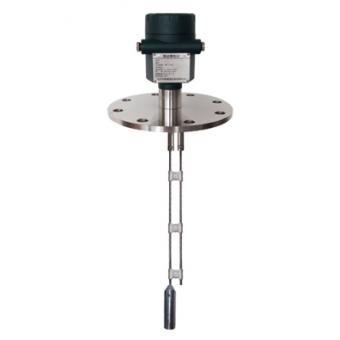

反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离物料表面的距离D与脉冲的时间行程T成正比: D=C×T/2 其中C为光速 因空罐的距离E已知,则物位L为: L=E-D 通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。 AOUL40系列导波雷达物位仪表 类别 AOUL41 AOUL42 AOUL43 应用 液体、固体颗粒 液体、固体颗粒 液体 测量范围 过程连接 螺纹、法兰 螺纹、法兰 螺纹、法兰 过程温度 -40 -40 -40 过程压力 -1.0-40bar -1.0-60bar -1.0-40bar 精度 ± ± ± 频率范围 100MHZ-1.8GHZ 100MHZ-1.8GHZ 100MHZ-1.8GHZ 防爆防护等级 EXiaIICT6/IP68 EXiaIICT6/IP68 EXiaIICT6/IP68 信号输出 4…20mA/HART(两线) 4…20mA/HART(两线) 4…20mA/HART(两线)
导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇
到物料表面时反射回来被仪表内的接收器接受,并将距离信号转化为物位信号。
