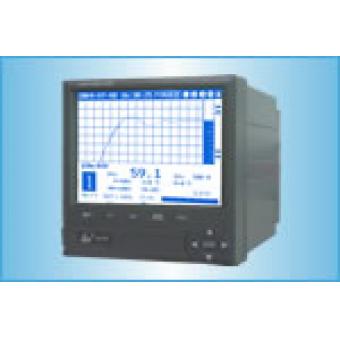

主要特点
1、多功能的 PID 调节控制
最多可实现 4 路 PID 调节，可控制开关量或模拟量输出，支持正、反作用控制及手 / 自动切换。
提供本机给定、曲线设定、外部给定 3 种目标值给定方式。
带自整定功能，方便确定 PID 调节参数。
每个控制回路提供 32 段控制曲线设置， 拟合曲线平滑设置的折线，能获得无超调及欠调的优良控制特性。
每个控制回路带 2 个报警开关，可控制某些设备连锁动作，完成定时器及可编程控制器的部分功能。
控制中可随意对曲线程序进行修改，执行暂停及运行操作。
2、 全新硬件结构、强抗扰设计
一体化铝合金外壳、内部 EMI 抗干扰屏蔽隔离设计，完善的软件功能，使 N SR 系列仪表可靠性更高。
3、 显示功能
采用高分辨率的 5.6 英寸高亮度、宽视角 TFT 蓝屏 液晶显示器，显示分辨率高。
4、 大容量 FLASH 存储
内部采用大容量 Flash Memory 存储数据，最大可扩展到 192Mbit 。
5、 多通道采集及输出
提供最多 12 路全隔离全可切信号输入、 6 路 DC24V 馈电和 12 路继电器输出。
在不超过 8 路全可切输入信号的情况下，提供最多 4 路的变送输出或 4 路的频率信号输入。
6、 通信
提供带光电隔离的 RS-232 或 RS-485 通讯接口，方便与上位机联网通信。
支持外接微型打印机及 USB 存储棒。
7、 软件功能强
带通道运算功能、采集修正算法、内置汉字拼音输入法。
8、 轻触式面板按键，可设置按键发音，方便用户进行各种的操作。
主要技术指标
■ 常用规格
安装： 嵌入式仪表盘安装 ( 垂直仪表盘 ) ，卡条式固定架。允许向后最大倾斜 30 °，左右水平。
仪表尺寸： 144 × 144 × 240 mm
开孔尺寸： 138 × 138 mm
仪表盘厚度： 2 － 6mm
■ 输入部分
输入点数据和测量周期
输入种类及测量量程、精度：
（标准运行条件： 23 ± 2 ℃ ,55 ± 10% RH ，电源电压 90 ～ 260VAC ，电源频率 50/60Hz ± 1%, 预热 30 分钟以上，振动等对仪器动作无影响的状态下的性能）
冷端补偿： 可采用仪表内置补偿温度、直接设置补偿温度、或指定通道值进行补偿。
冷端补偿精度：
S 、 B 、 Wre 型： ± 1 ℃
K 、 J 、 E 、 T 型： ± 1 ℃（ 0 ℃或以上测量时）
最大输入电压：
2VDC 或以下的电压量程及热电偶：± 10VDC （连续）
6VDC 或以下的电压量程： ± 50VDC （连续）
输入阻抗：
2VDC 或以下的电压量程及热电偶： 10M Ω或以上
6VDC 或以下的电压量程： 约 1M Ω
输入外部阻抗
DC 电压，热电偶输入： 2K Ω或以下
RTD 输入： 1 线 10 Ω以下（三线应相等）
输入偏置电流： 10nA 或以下
共模最大干扰电压： 250V AC rms(50/60 Hz)
共模抑制比（ CMRR ）： 120dB(50/60Hz ± 0.1%,500 Ω不平衡，负端－接地端 )
串模抑制比（ NMRR ）： 40Db(50/60 Hz ± 0.1%)
通道间最大干扰电压： 250VAC rms （ 50/60 Hz ）
通道间干涉： 120dB( 输入外部个部阻抗 500 Ω，输入到其它通道的电压为 60V)
■ 输出部分
模拟量输出： 电流 0~10mA （负载≤ 750 Ω ）
4~20mA （负载 ≤ 500 Ω ）
电压 0~5V （负载 ≥ 250K Ω ）
1~5V （负载 ≥ 250K Ω ）
开关量输出： 继电器触点容量： AC250V/5A 或 DC30V/5A （阻性负载）
SSR 输出 — 400V/0.05A
SSR 输出 — 5~24V/0.05A
馈电输出： DC24V/25mA (隔离型限流输出)
■ 显示部分
显示器 : 5.6”TFT 蓝屏 LCD （ 320 × 240 点阵）
曲线 / 棒图显示颜色： 蓝色
背景色： 白色。
显示种类： 测量数据显示（曲线显示，数字显示，棒图显示），总览显示，一览显示（当前报警一览，报警历史记录一览，仪表配置信息一览），历史追忆显示， PID 调节显示。
曲线显示：
画面组数： 最多 6 组
每组通道数： 最多 4 个通道
波形更新周期： 同记录间隔时间
方向： 纵向或横向
标尺数： 4 － 12 等分
其它信息显示： 数值显示，栅格，当前时间，记录光标，时标、工位号、工程单位、通讯状态、断偶状态。
数字显示：
画面通道数： 双通道或全通道
更新率： 1 秒
显示内容： 测量值，工位号，单位，报警状态，当前时间
总览显示：
更新率： 1 秒
显示内容： 所有通道测量值和报警状态
一览显示：
显示种类： 报警一览，信息一览等
PID 调节显示：
显示内容： PV 值及曲线、 SV 值、输出值
P 、 I 、 D 、 MH 、 ML 、正反作用等
■ 记录间隔
1 秒—— 4 分钟之间以秒为单位共 240 档可供选择。
■ 报警功能
设定功能： 每个通道最多可以设定 4 个报警
报警种类： 上 / 下限，可设延迟报警时间（ 0-7s ，对所有通道有效）
显示： 报警发生后在数据显示部分显示状态（报警种类），也可设置自动切换到当前报警一览显示画面。
保存：
保存信息： 报警产生 / 解除时间，报警种类，报警点。
保存记录数：最多保存最新的 120 条信息
音响报警： 可设置报警蜂鸣输出，也可控制继电器输出驱动外部音响。
输出： 继电器输出点数： 0-12
动作： 励磁 / 非励磁，保持 / 非保持
■ 电源
额定电源电压： 220VAC +10-15 ％
使用电源电压范围： 90 ～ 260 VAC
额定电源频率： 50 ～ 60 Hz
功耗： < 25W
环境温度： 0 ～ 50 ℃
环境湿度： 20 ～ 80% RH （ 5 ～ 40 ℃）
■ 报警继电器接点输出（ /J0-/J12 ）
功能： 报警时从背面进行继电器输出。
输出： 0-12 路常开触点。
特殊定制： 0-6 路常开和常闭触点。
继电器接点容量： 30V DC / 5A （电阻负载）， 250V AC （ 50/60 Hz ） / 5A
输出形式： NO － C － NC （可选择励磁 / 非励磁， AND/OR ，保持 / 非操持）
■ 串行口通信（ /C2 ， /C3 ）
功能： 通过主机进行控制和设定，将数据输出到主机。
媒体： 符合 EIA RS － 232 （ /C2 ）或 RS － 485 （ 2 线）（ /C3 ）
协议： SR-BUS 或 Modbus RTU 协议
同步方式： 起 / 停同步式
通信方式（ RS-485 ）： 2 线式半双工多点连接
（ 1 ： N ， N ＝ 1 ～ 32 ）
传输速度： 1200,2400,4800,9600,19200,
38400 ， 57600bps
数据长度： 8 bits
停止位： 1bit
奇偶校验： 无
最远通信距离： 1.2 km(RS-485)
通信模式： 专用协议的输入输出是 ASCII 码， MODBUS 协议是二进制方式。
Modbus 通信： 动作方式： RTU SLAVE
■ 压紧输入端子（ /H2 ）
输入端子采用压紧输入端子
■ 运算功能
非采集通道可进行运算（＋、－、×、÷），还可以在运算通道进行曲线 / 数字显示记录。
■ 24V DC 变送器用电源输出（ /P1-/P6 ）
输出电压 : 22.8 ～ 25.2V DC( 额定负载电流时 )
额定输出电流： 4 ～ 20mA
最大输出电流： 25 mA DC( 隔离型限流输出 )
60 mA DC ( 特殊定制 )
允许导线电阻： RL ＜（ 17.8 变送器最小动作电压） /0.02 A （不含 250 Ω负载分流电阻的电压降）
最大接线长度： 2 km （使用 CEV 电缆时）
绝缘电阻： 输出 － 本体接地之间，
20M Ω或以上（ 500V DC ）
耐电压：
输出－本体接地之间：
500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分钟
跨接输出端子：
500V AC （ 50/60Hz ； i ＝ 10mA ）； 1 分钟
■ 打印功能
可外接面板式、台式微型打印机或带串口输出的宽行打印机 ( 如 LQ-300K) ，打印历史数据或曲线。
■ 屏保功能
可设置在连续无按键一定时间后，关闭或调暗屏幕显示，以延长液晶屏的使用寿命。按任意键即可恢复正常屏幕显示。
■ 语 言 中文 ( 简体或繁体 )
■ 重 量 约 2700 g
■ 存储功能
测量数据： 4bytes/1 个数据
记录数据： 4bytes/1 个通道记录点 ( 记录相应间隔时间内出现的最大、最小值 )
存储容量： 64Mbit ( 最大 192Mbit)
选型表
*1 不能同时指定/C2、/C3，使用微型打印机时，必须配置RS-232接口 。
*2 当选配 模拟量输出或频率输入功能时（两者只能选一项），全可切输入通道最多允许配置 8路。
如： SWP-NSR306-2-0 /PID /J4 /C2 表示外形尺寸144*144*240 的6路简体中文版SWP-NSR300系列蓝屏PID调节无纸记录仪，带4个继电器 常开触点 输出，带 RS-232通讯接口，配置128Mbit内存。
扩展 I/O 卡及其它配件
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
