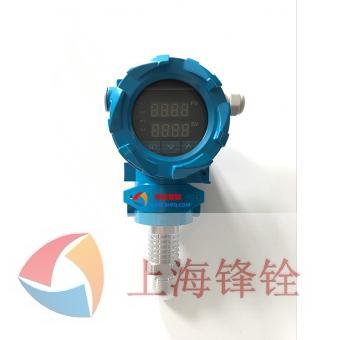

XTYB
隔离型智能温度变送器使用说明书
1.《产品概述》
B/ R/ S/ E/ J/ K/ N/ T/ WRe3-WRe25/ WRe5-We26
0~100℃内自动带两位小数点。100~1000℃内自动带一位小数点,≥1000℃以上自动不带小数点。
2.《输入信号/测量范围》
型号
类型
测量范围
最小测量
范围
电阻信号
(Ω)
电阻(Ω)
0 ~ 400Ω
10Ω
0 ~ 2000Ω
20Ω
热
电
阻
(RTD)
Pt100
-200 ~ 800℃
50℃
Pt1000
-200 ~ 300℃
偶
(TC)
B
0 ~ 1800℃
300℃以下不计精度
R
-50 ~ 1700℃
500℃
S
E
-200 ~ 1000℃
100℃
J
-200 ~ 1200℃
K
-200 ~ 1300℃
N
T
-200 ~ 400℃
WRe3-WRe25
0 ~ 2300℃
WRe5-WRe26
电压信号(mV)
电压(mV)
-100 ~ 100mV
10mV
5.《单总线通迅协议》
单总线通讯协议,电压调制,版本2.0
接口线为我公司特制USB-TTL总线通迅接口线。
1:Xert-HVRT588 3:接地(可选)
2:上位机4:电源
单总线通讯协议是一种电压型总线通讯协议,同HART电流通迅协议一样,属于总线型通讯。通过HVRT专用通讯器,可完成修改量程、组态、用户校准等功能。接线简单,只需把仪表连接到HVRT专用通讯器
的红黑端子即可。
防爆等级
本安防爆 ExiaⅡCT4~6
Ui: 30VDC Ii: 100mA
Pi: 900mW Li: 1mH
Ci: 1nF
T4:-40℃≤T≤+85℃
T5:-40℃≤T≤+65℃
T6:-40℃≤T≤+50℃
U=15…40VDC
变送器在回路电压低到15VDC时仍然可以工作,
反接极性不会造成损害。
4.《Sn/oPL/oPH/FLtr/Sc 三种设置方法》
§1. 面板按键设置。(SET /M /S /Z)。
§2. Xert-HVRT588 HVRT通迅手操器。
§3. 上位机HVRT组态软件。(用户版)
