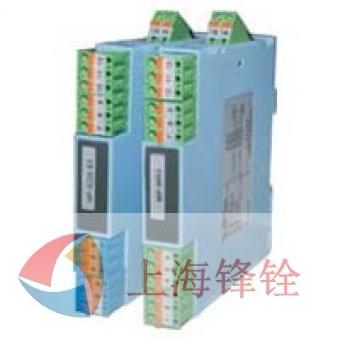

WP-8000-EX系列检测端隔离式安全栅，是对 连接到危险场合的直流信号输入，经安全栅隔离限能 处理，转换成标准过程信号输出至安全区的控制系统 或其它智能仪表。 本隔离式安全栅需要独立供电，供电电源－输入 回路－输出回路之间电磁隔离。
WP-8000-EX系列检测端隔离式安全栅，是对连接到危险场合的直流信号输入，经安全栅隔离限能处理，转换成标准过程信号输出至安全区的控制系统或其它智能仪表。 ● 危险现场的各种本安设备的直流信号输入。 ● 标准模拟信号电隔离。 ● 线性化转换输出，可选择(4～20)mA或(1～5)V信号以及其它所需的直流信号。 ● 模块化表芯设计，无需零点和满度调节。 ● 带有工作电源指示灯。 ● 本安输入回路 [Exia]IIC，输入回路过流保护。 ● 即插即拔式接线端子，DIN导轨卡式安装。 ● 工作电源 电源接线：独立的接线端子 13－，14＋，可带电拔插 电源电压：(20～30)VDC 电流损耗：24VDC 时，＜25mA（一进一出） ＜40mA（一进二出） ＜50mA（二进二出） 电源指示：通电 LED 灯亮：绿色 电流信号：(4～20)mA 电压信号：1～5V 输入阻抗：内置输入电阻 50Ω 输出电流：(4～20)mA 电流输出时允许负载：0～350Ω（4mA～20mA，0～20mA输出时） 输出电压：(1～5)V 电压输出阻抗：≤500Ω 纹波（Vp-p）：＜10mV 标准精度：±0.5%FS、±0.2%FS 温度漂移：±0.015%/℃ 响应时间：≤1s（10→90）% 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响 ：±0.1%/250Ω 通道隔离：输入－输出－电源之间隔离 绝缘电阻：≥100MΩ/500V DC（AC） 隔离能力：2500VAC/1 分钟 50Hz 最高防爆电压：250VAC 抗电磁兼容性：符合 IEC 61000 相关抗电磁标准 工作温度：（-20～＋60）℃ 储存温度：（－40～＋80）℃ 环境湿度：（5～＋95）％RH （无冷凝） 卡装式；模块化表芯；ABS 材质机壳；拔插式端子 整机重量：约110g 整机满足 GB3836.1-2000 和 GB3836.4－2000] 标准相关要求 防爆等级标志：[Exia]IIC 安全认证参数 ： Um：250V Uo：10.5V Io：6mA Po：15.8mW Lo：10mH Co：1.6μF产品详情
本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
◆ 特性
● 输入信号（Exia IIC 危险区）
● 输出信号（安全区）
● 性能指标
● 环境参数
● 结构
● 安全防爆认证参数
