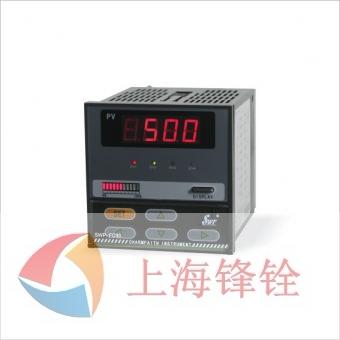

SWP-FC系列单回路数字/光柱显示控制器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为
清晰直观。0.2%高测量精度，通道算术运算功能，使用更为简单方便。
规 格
说 明
功 能
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
电 源
85-260VAC 50/60Hz 24VDC
功率消耗
6VA
显示类型
7段LED显示 [红色] 11段LED光柱显示[红色]
显示精度
±0.2%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出
继电器
250VAC 3A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
电流
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
电压
0-5VDC,1-5VDC 输出能力≤250Ω (PV 传送值)
馈电输出
DC24V,DC12V,DC5V 30mA Max.
通讯
协议
MODBUS协议,SWPBUS协议
波特率
300-9600bps
接口
RS232，RS485，TTL电平（面板）
报警输出
带回差报警输出 ON/OFF 全量程
采样时间
0.5秒
耐压
2000V AC 50/60Hz 1分钟
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at DC500V)
抗干扰
模拟方波发生器干扰（脉冲宽度μs）±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~55℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
重量
140g-600g
