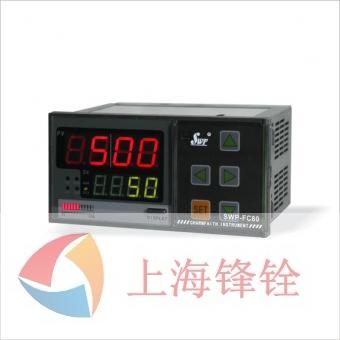

SWP-FC系列人工智能阀位控制PID调节器适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
规 格
说 明
功 能
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V
电 源
85-260VAC 50/60Hz 24VDC
显示类型
7段LED显示 [PV显示红色] [SV显示绿色] 11段LED光柱显示[红色]
显示精度
±0.2%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
采样时间
0.5秒
PID
控制输出
PWM输出，正反转控制输出，电压/电流输出
比例带：0.1-9999%FS 积分时间：0-3600秒 微分时间：0-3600秒
周期：1-200秒 手动预置：0-100%
动作死区：0-100% 正/逆动作：可切换
事件
事件
种类
测量值（PV）、偏差（DEV）、偏差绝对值（|DEV|）、断线报警（LBA）
输出
动作
带回差输出 ON/OFF全量程
变送输出
输出
种类
测量值(PV)、设定值（SV）
输出
规格
电压：0-5VDC或1-5VDC 输出能力≤250Ω
电流：0-20mADC或4-20mADC 负载：≤500Ω
通讯
协议
MODBUS协议、SWPBUS协议
耐压
2000V AC 50/60Hz 1分钟
绝缘强度
Min.100MΩ(at DC500V)
抗干扰
电快速瞬变脉冲群干扰±2kV
环境温度
-10~55℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
重量
140g-600g
